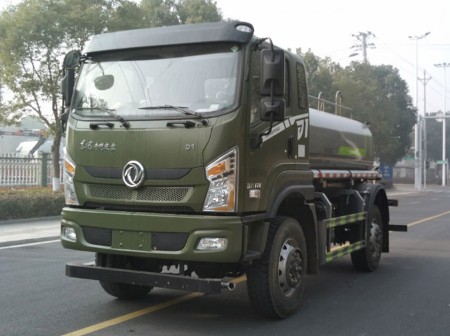

东风D1L四驱5方洒水车_纵昂牌CLT5101GPSFV6型绿化喷洒车
产品性能及特点：
洒水车罐体结构为椭圆形或方圆形,采用武钢优质碳钢制作, 运用大型卷板机一次成型，先进的设备自动焊接工艺, 外形更加美观、密封性能卓越。整车罐体内部被隔板隔断成为 2-3 室，波浪形折弯隔板下端有通孔, 具有防波防荡作用，以减低汽车行驶时罐内液体的冲击。
1、东风D1一排半驾驶室，玉柴YCY30170-60发动机，韶齿五档变速箱，3500mm轴距，295/80R22.5 18PR轮胎，前桥4吨，后桥8吨，带空调，方向助力，电动玻璃，ABS。
2、东风四驱5吨绿化喷洒车，东风专用底盘D1一排半驾驶室，玉柴YCY30180-60发动机，韶齿五档变速箱，3500mm轴距，295/80R22.5 18PR轮胎，前桥4吨，后桥8吨，带空调，方向助力，电动玻璃，ABS。
罐体容积5立方，采用4mm武钢碳钢板制作，罐内具有防波隔板，专用自排自吸洒水泵，前冲，后洒，侧喷，高位花洒，后工作平台，360度可调节绿化水炮，自流阀，滤网，消防接口（可连接消防栓取水，可作急应消防用)，罐前量管（观察罐内水位），罐后爬梯，罐上罐口，带简易护栏，抽水管两根，罐体表面双层油漆工艺。
整车技术参数表：
纵昂牌CLT5101GPSFV6型绿化喷洒车
|
【整车技术参数】 |
|||
|
产品商标 |
纵昂牌 |
公告批次 |
386（扩展） |
|
产品名称 |
绿化喷洒车 |
产品型号 |
CLT5101GPSFV6 |
|
总质量(Kg) |
10490 |
罐体容积(m3) |
4.6 |
|
额定载质量(Kg) |
4230,4165,4370,4305 |
外形尺寸(mm) |
6750×2350×2950,3100,3300 |
|
整备质量(Kg) |
6130,5990 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
2,3 |
鞍座最大载质量(Kg) |
|
|
接近角/离去角(°) |
33/18 |
前悬/后悬(mm) |
1300/1950 |
|
轴荷(Kg) |
4000/6490 |
最高车速(Km/h) |
89,95 |
|
备注 |
该车主要用于城乡园林绿化,路面喷洒;主要装置为罐体及喷洒装置.罐体总容量:4.6立方米;罐体有效容积4.38立方米;介质:丙酮水溶液,密度950千克/立方米,罐体外形尺寸(长×长轴×短轴)(mm):3400×1650×1150.侧、后防护材料均为:Q235碳钢,连接方式均采用螺栓连接,后部防护截面尺寸(mm):120×50,后部防护离地高度(mm):450.安装ABS系统型号/生产厂家为:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司.采用3500mm轴距改装.随底盘选装驾驶室,随底盘选装油箱、储气筒、尿素罐、电瓶框布局位置.选装前爬梯,选装罐体顶部走道. |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
DFV5101TGP6DJ |
底盘名称 |
特种作业车底盘 |
|
商标名称 |
东风牌 |
生产企业 |
东风商用车新疆有限公司 |
|
轴数 |
2 |
轮胎数 |
4 |
|
轴距 (mm) |
3500,3800 |
||
|
轮胎规格 |
295/80R22.5 18PR |
||
|
钢板弹簧片数 |
10/10+8 |
前轮距(mm) |
1880 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1880 |
|
排放依据标准 |
GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
YCS04180-68 YCY30170-60 YCS04220-66 YCS04180-66 |
广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 |
4156 2970 4295 4295 |
132 125 162 132 |
