东风多利卡9.2方食品级不锈钢供水车_程力牌CL5120GGS6XN型供水车

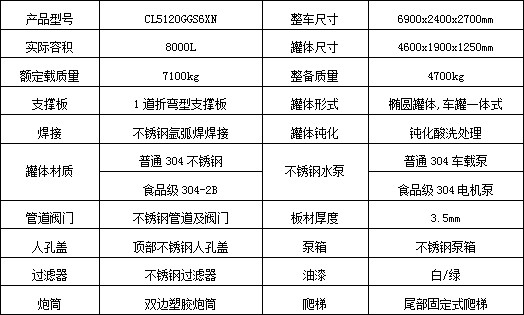

程力牌CL5120GGS6XN型供水车技术参数附表:
整车尺寸:6900x2400x2700mm
实际容积:8000L
罐体尺寸:4600x1900x1250mm
额定载质量:7100kg
整备质量:4700kg
支撑板:1道折弯型支撑板
罐体形式:椭圆罐体,车罐一体式
焊接:不锈钢氩弧焊焊接
罐体钝化:钝化酸洗处理
罐体材质:普通304不锈钢

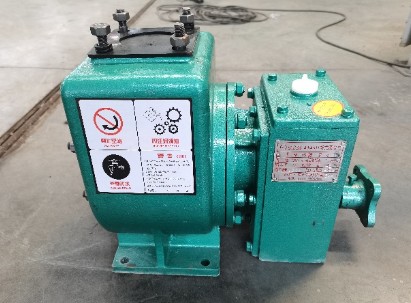

不锈钢水泵:普通304车载泵/食品级304-2B/食品级304电机泵
管道阀门:不锈钢管道及阀门
板材厚度:3.5mm
人孔盖:顶部不锈钢人孔盖
泵箱:不锈钢泵箱
过滤器:不锈钢过滤器
油漆:白/绿
炮筒:双边塑胶炮筒

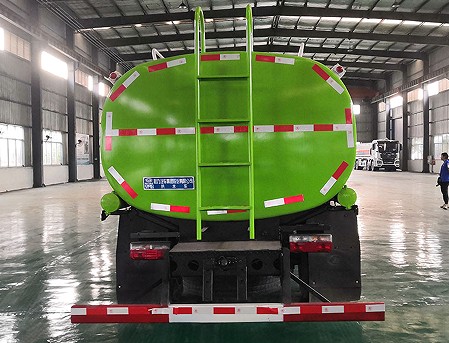

爬梯:尾部固定式爬梯
底盘配置:
采用东风多利卡D7底盘制作，4X2驱动，轴距3800mm，玉柴国六165马力发动机，万里扬6档变速箱，245/70R19.5真空胎，2.1吨前桥，4.2吨后桥，方向助力，带ABS，中控锁，原厂空调，电动玻璃。
备注:1.泵进泵出管道及阀门集成与侧边不锈钢泵箱内，整车出厂前罐体上按公告要求喷涂运输介质、公告容积；
2.罐体容积8000L；
3.配备2根3米钢丝透明泵水管道；
4.通仓，中间2道波浪形支撑板；
5.罐体氩弧焊焊接，光滑无飞溅；
6.罐体钝化酸洗处理；
东风多利卡9.2方食品级不锈钢供水车产品工艺：
1.罐体：

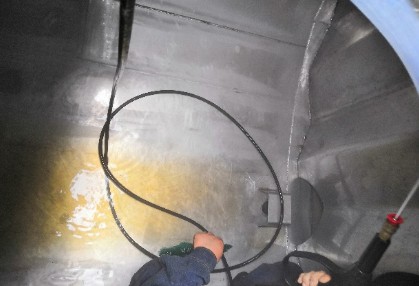

2.罐体钝化：
3.泵进泵出：
或选用食品级不锈钢电机泵，泵体及叶轮均为不锈钢材质，只能泵出，不能泵进；

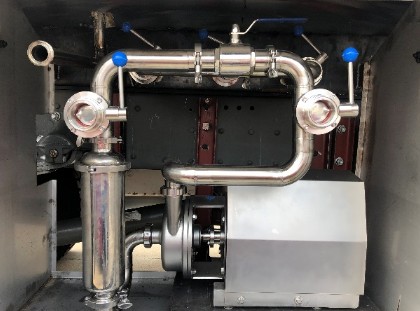

4.阀门及管道：
阀门及管道均采用不锈钢材质，可用普通304不锈钢球阀或食品级不锈钢阀门；经过过滤器，过滤器为不锈钢材质；
东风多利卡9.2方食品级不锈钢供水车整车技术参数：
程力牌CL5120GGS6XN型供水车
|
【整车技术参数】 |
|||
|
产品商标 |
程力牌 |
公告批次 |
355（扩展） |
|
产品名称 |
供水车 |
产品型号 |
CL5120GGS6XN |
|
总质量(Kg) |
11995 |
罐体容积(m3) |
7.45 |
|
额定载质量(Kg) |
7100,7165 |
外形尺寸(mm) |
6900×2400,2200×2700 |
|
整备质量(Kg) |
4700 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
3,2 |
鞍座最大载质量(Kg) |
|
|
接近角/离去角(°) |
21/10 |
前悬/后悬(mm) |
1130/1970,1180/1920,1317/1783 |
|
轴荷(Kg) |
4350/7645 |
最高车速(Km/h) |
103 |
|
备注 |
ABS型号: ABS/ASR-24V-4S/4M, ABS生产企业:襄阳东风隆诚机械有限责任公司.安装有具有卫星定位功能的行驶记录仪.发动机/油耗值(L/100km)对应关系为::YCS04190-68(21.1),D25TCIF1(21.1),D30TCIF1(21.1),D40TCIF1(21.1),NV30-C6D(21.1),CY4SK261(21.1),CY4SK361(21.1),YCY30165-60(21.1).介质:水,,准运介质的最大密度:1000千克/立方米,罐体总容量:7.45立方米,罐体有效容积:7.1立方米.罐体外形尺寸(长×长轴×短轴)(mm): 4600×1900×1250.连接方式:左右侧面防护及后部防护均采用焊接连接,防护材料:Q235B碳钢,防护断面尺寸(mm):120×50,后部防护离地高度(mm):360.随底盘选装驾驶室,该车型选装采用直接供电方式的ETC车载装置。选装油箱位置。 |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
EQ1125SJ8CDC |
底盘名称 |
载货汽车底盘 |
|
商标名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距 (mm) |
3800,3950,4050,4100,4400,3600,4700 |
||
|
轮胎规格 |
245/70R19.5,8.25R20,245/70R19.5 16PR |
||
|
钢板弹簧片数 |
8/10+7,12/12+9 |
前轮距(mm) |
1745,1802,1820,1842,1765,1890 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1630,1650,1800,1720 |
|
排放依据标准 |
GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
YCY30165-60 Q28-130E60 D30TCIF1 CY4SK361 NV30-C6D ZD30D16-6N D25TCIF1 YCY24140-60 CY4SK161 CY4SK261 NV30-C6G D4.0NS6B185 CA4DD2-18E6-30 YCS04190-68 D40TCIF1 D4.0NS6B195 D4.0NS6B170 CY4BK261 H30-165E60 D4.0NS6B160 NV30-C6C Q28-156E60 CA4DB1-14E68 CA4DB2A16E68 CA4DB2-17E68 YCY30170-60 YN25PLUS160B Q25D-160E60 |
广西玉柴机器股份有限公司 安徽全柴动力股份有限公司 昆明云内动力股份有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风轻型发动机有限公司 昆明云内动力股份有限公司 广西玉柴机器股份有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风康明斯发动机有限公司 中国第一汽车集团有限公司 广西玉柴机器股份有限公司 昆明云内动力股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风朝阳朝柴动力有限公司 安徽全柴动力股份有限公司 东风康明斯发动机有限公司 东风朝阳朝柴动力有限公司 安徽全柴动力股份有限公司 中国第一汽车集团有限公司 中国第一汽车集团有限公司 中国第一汽车集团有限公司 广西玉柴机器股份有限公司 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 |
2970 2800 2977 3856 2968 2953 2499 2360 3856 3856 2968 4000 3230 4156 4052 4000 4000 3707 3000 4000 3093 2800 2207 2440 2440 2970 2499 2496 |
121 96 125 125 120 120 110 103 135 125 115 136 132 140 135 143 125 100 120 118 120 115 100 118 125 125 114 116 |

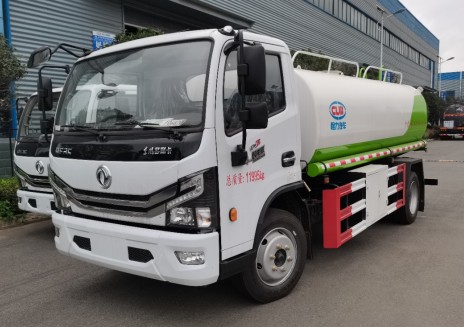

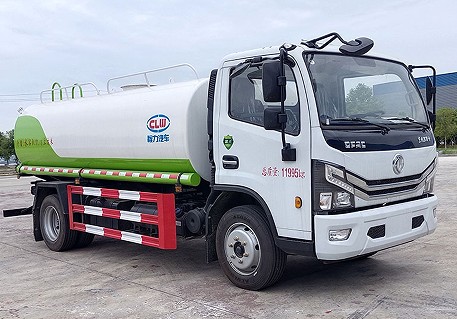

东风多利卡9.2方食品级不锈钢供水车多方位图片：
