接口说明：
A1-A8：主进气管端口-关，PA-尼龙-6MM。
B1-B8：主进气管端口-开，PA-尼龙-6MM。
A9：备用端口
B9：主进气管端口，6MM。
A10：主线/接线口端口，电压:24V。

B10：保险片，10A

工作原理：
1、首先把气源加满。当气源压力已经充足的情况下通过电磁阀的通电断电来切换阀门的开关状态。
2、主进气管进入各个电磁阀P接口处，气体通过电磁阀A孔出，A孔通过气管与球阀顶端连接。此气动球阀关闭，电磁阀通电。

3、气体通过电磁阀B孔出。B孔通过气管与球阀中部连接，此气动球阀阀门打开，水便通过气动球阀流出。

注意事项：
1、控制盒安装位置应该避免阳光直射，主线布局规范平整，避免磨损，远离热源/翻湿/灰尘/较大的地方。控制盒固定在合适位置应平整坚固，能够承受车辆的稳定运动，确保安全规范不会对车辆造成安全隐患，如不规范操作造成的损失及责任由用户自行负责。
2、进接气管排列必须规范，当适当预期间隙，以利于气压畅通。如果有折弯，易导致气路不通畅，气管脱落、气动阀门无法正常运行。
3、排气管气压压力值范围为0.6-0.8MPA。
4、控制箱必须垂直固定，透气孔朝下。

5、请定期检查气动接头是否松动，主线是否磨损。

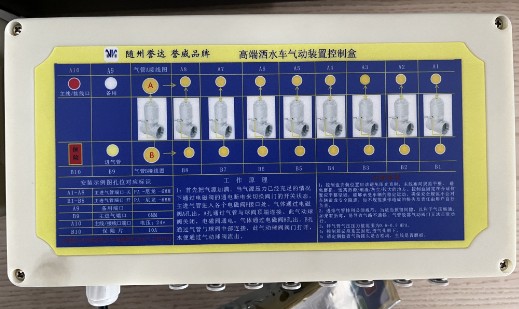

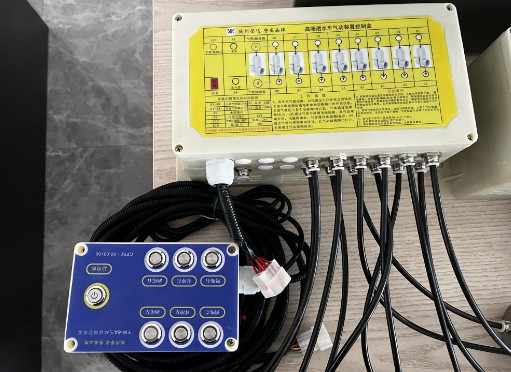

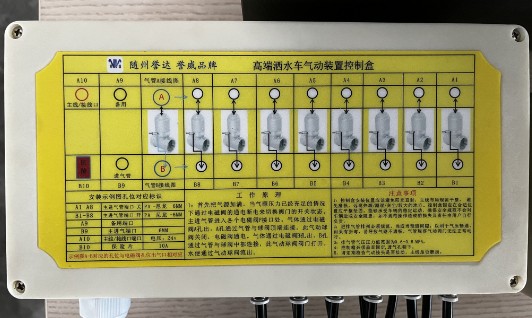

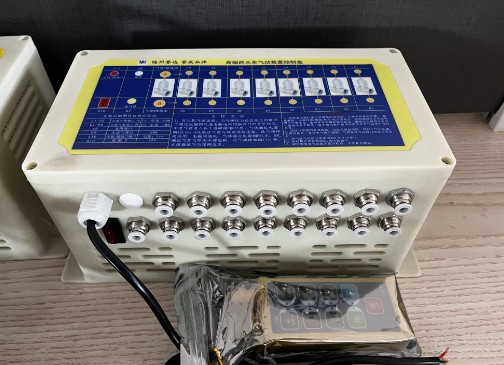

随州誉达/誉威高端洒水车气动装置控制盒多方位图片：
