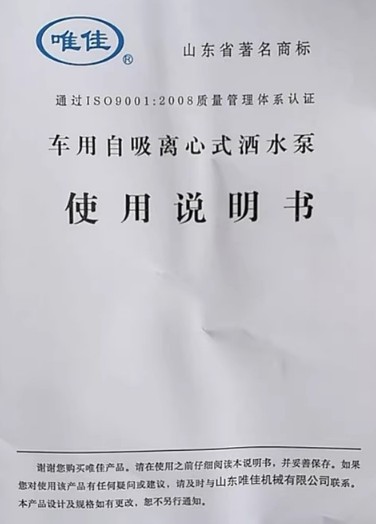

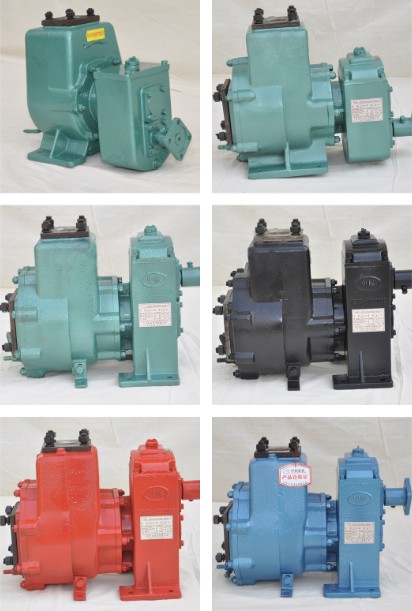

山东唯佳车用自吸离心式洒水泵使用说明书
山东唯佳洒水泵已经在洒水车中占有量比较大，本文章只做宣传，不作销售用途，如果有侵权和错误，请联系网站站长删除。
QSB、QZB(F)系列洒水泵是洒水车配套的专用水泵，QSYB是增加了输出轴的派生产品。
适用于输送不含固体颗粒，温度在80℃以下的清水。
产品特点:
1、输入轴通过齿轮增速获得泵需要的转速。
2、体积小，重量轻，节约空间和能耗。
3、属自吸离心式泵，有较强的自吸能力。
4、采取减小轴向力的措施，提高轴承寿命。
5、轴封采用特制机械密封，密封效果良好。
6、输入轴有左、右旋和上、下置等多种形式。QSYB型的输出轴可以左、右置。满足不同车型安装要求。
7、QSYB型泵通过软轴拉线控制器手柄控制拨叉轴，变换滑移齿轮位置可分别使泵或输出轴工作。

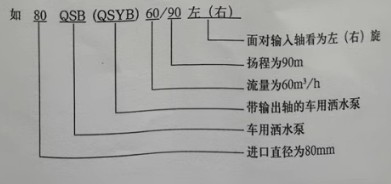

二、型号说明：
山东唯佳洒水泵有以下几种型号：
100QSB-110/50、80QSB-80/30、80QSB-60/90、80QSB-60/110、80QSB-30/90、80QSB-40/90、76QSB-45/60、76QSB-50/60、76QSB-50/60DS、65QSB-30/130 、65QSB-40/120、65QSB-50/110、65QSB-30/45、65QSB-40/45、40QSB-5/30、80QSYB-60/90、65QSYB-30/45、80QZB(F)-60/9ON(S)、65QZB(F)-50/110N/ZL 、65QZB(F)-50/110N(S)、65QZB(F)-40/120N(S)、 65QZB(F)-30/130N(S)等。

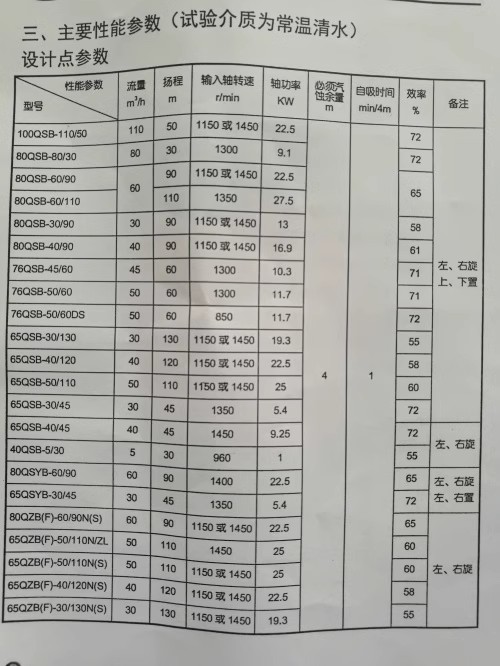

该泵采用外混式自吸结构。泵体由吸入室，储液室，涡室，气液分离室等组成。泵起动前，泵内应储有适量的液体。泵起动后，叶轮旋转，叶轮将吸入室所存在的液体及吸入室路内的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用下，液体带着气体通过涡室进入气液分离室，由于气体比重轻，较轻的气体从液体中分出来，从泵体出口排出，液体则下沉至储液室，经回液孔再次进入叶轮，与叶轮内部从吸入室吸人的气体再次混合，经多次循环，直到吸入管内的气体排净而充满液体，完成自吸过程，泵开始正常输液。
五、泵的安装：
泵的外形尺寸及安装尺寸图
1、泵安装时吸入管及输出管应有相应的支架，泵体本身不允许承受管路负荷。
2、为使泵体内保持适量的液体，以达到较好的自吸能力和防止机械密封的干摩擦，泵的进口必须安装一向上弯的弯管，并使弯管的进口中心线高于泵轴中心300毫米。
3、吸入管路系统不允许有漏气和渗漏液体的现象存在。
4、吸入管的吸入端必须浸没于液体中，以免空气吸入管内。
5、应防止泵体内吸入固体杂物，为此吸入管路上应安装过滤器，过滤器的有效过滤面积应为吸入管截面积的2-3倍，过滤器应定期清洗。
6、泵及管路系统安装完成后，应进行压力为泵工作压力1.2倍的耐压试验，历时3分钟无泄漏。
7、在泵的出口管上如装有单向阀而在自吸过程中不能使泵顺利排出气体时，应在泵的出口处加装排气小管及阀。
六、泵的使用：
1、泵启动前，应首先检查齿轮箱齿轮油位，如油位不足，应加足。齿轮箱的油位应保持在测油杆的缺口内，不得不足或过多。
2、试运行前，泵内应加满液体、以防止泵不能自吸或损坏机械密封。
3、检查泵的转动部件是否有卡阻现象。
4、检查泵底角及各紧固螺母有无松动现象。
5、检査吸入管路是否有漏气现象。
6、打开吸入管路阀门，稍开(不要全开)出口阀门。
7、启动后，注意转向是否正确，有无不正常的声响和振动。
8、泵完成自吸过程后，压力表、真空表的指针稳定下来，这时再调节出口阀门，使压力表读数指示在要求区间，以防止因启动功率过大使发动机过载，或因流量过大而使泵产生汽蚀。
9、在进行泵自吸过程操作时，泵启动后应尽快达到或略高于额定转速，因为较长时间的低速运转会延长自吸时间，甚至完不成自吸工作。
10、QSYB泵滑移齿轮换位时，应在泵不运转状态下进行，以避免损坏齿轮。
11、泵停止工作时，应先逐渐关闭出口阀门，再停止发动机。
12、严禁泵在不抽吸液体时空转，以免损坏机械密封。
13、严禁在汽车发动机转速超过1600转/分时运转水泵，否则水泵将会因压力过大而造成泵壳损坏或紧固螺丝松动。
七、维护保养：
1、低温季节，泵不工作时应将泵内液体放出，以防止液体结冰损坏泵零件。
2、液动轴承长期使用磨损到一定程度时应更换。
3、机械密封不泄漏液体时不必拆开检查，若密封液泄漏孔处漏液严重时，则应拆检机械密封，拆装机械密封时要轻拿轻放，保证密封而清洁，保持好动环和静环的镜面，严禁破坏镜面。机械密封漏液的主要原因是镜面拉毛所致。另外，若橡胶密封安装不当或老化也会导致漏液。此时应修复，调整或更换密封件。
4、泵拆装顺户
80QSB泵拆卸过程如下：
(1)从车上卸下泵，放尽泵内液体和齿轮箱内润滑油。
(2)拆下前盖。
(3)拧下叶轮螺母(左旋泵为右旋螺母，右旋泵为左旋螺母)。
(4)取下一级叶轮，如有困难，可在下一步拆齿轮箱时拆下。
(5)拧下齿轮箱与泵体的连接螺母，用两个M12螺栓拧入法兰螺孔均匀地将泵体与齿轮箱体顶开并使之完全分离。
(6)取下二级叶轮及拆下密封座(注意不要损坏机械密封)。
(7)拆下齿轮箱取出主动轴组件，拆下闷盖抽出齿轮组件。
76(65)QSB泵拆卸过程如下：
该型号泵为单级泵，拧下齿轮箱与泵体的连接螺母即可将齿轮箱抽出进行零件拆解。
装配顺序与以上拆卸顺序反向进行。

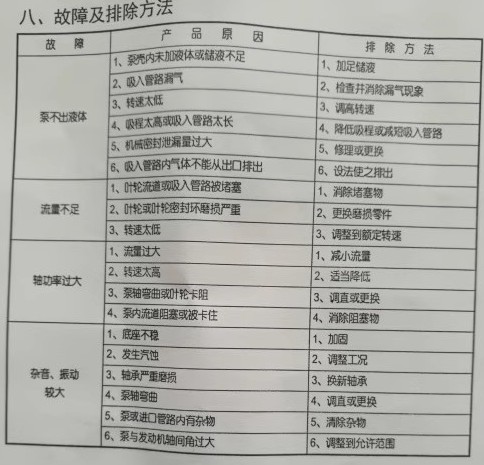

八、故障及排除方法：
产品原因：
1、泵壳内未加液体或储液不足
2、吸入管路漏气
3、转速太低
4、吸程太高或吸入管路太长
5、机械密封泄漏量过大
6、吸入管路内气体不能从出口排出
排除方法：
1、加足储液
2、检查并消除漏气现象
3、调高转速
4、降低吸程或减短吸入管路
5、修理或更换
6、设法使之排出
（2）流量不足：
产品原因：
1、叶轮流道或吸入管路被堵塞
2、叶轮或叶轮密封环磨损严重
3、转速太低
排除方法：
2、更换磨损零件
3、调整到额定转速
（3）轴功率过大：
产品原因：
1、流量过大
2、转速太高
3、泵轴弯曲或叶轮卡阻
4、泵内流道阻塞或被卡住
排除方法：
1、减小流量
2、适当降低
3、调直或更换
4、消除阻塞物
（4）杂音、振动较大：
产品原因：
1、底座不隐
2、发生汽蚀
3、轮承严重磨损
4、泵轴弯曲
5、泵或进口管路内有杂物
6、泵与发动机轴间角过大
排除方法：
1、加固
2、调整工况
3、换新轴承
4、调直或更换
5、清除杂物
6、调整到允许范围

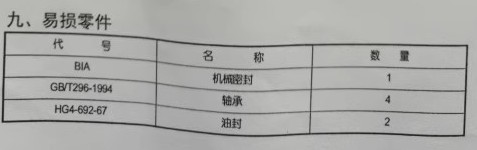

九、易损零件：
在用户选型合理并遵守维护保养要求情况下，从制造厂发货之日起18个月，安装使用不超过12个月，因产品制造不良而发生损坏或不能正常工作的，供方负责免费修理或更换零件。如因用户使用不当而发生的损坏，供方根据用户要求进行产品修复时要酌情收取费用。
十一、洒水泵使用注意事项：
1、洒水泵安装需加注引水，严禁空转!空转会损坏水封导致漏水。水封是易损件不在三包范围内。
2、洒水泵安装需检查齿轮油，缺少应补充足够，缺油会导致轴承损坏，泵轴打齿等。
3、洒水泵冬季使用完毕请注意排水，防止冻裂!
以上操作属于人为操作不当均不在三包范围内，请注意。
