WSKD50智能型全自动高压水炮_中联重科洒水车智能洒水炮
智能型全自动高压水炮是一种新型的环卫、绿化、消防喷水装置，产品实现自动调节角度，自动调节方向，自动调节喷洒模式，智能程序控制。解决了高压水炮需要人力调节的所有动作，减轻操作工人工作强度。实现单人操作，自动智能高压水炮自带视频监控器，在驾驶室内完成操作高压水炮的全部作业。实现了从手动操作到自动智能操控的完美升级。智能型全自动高压水炮，设计根据流体动力特性，保证出水量、射程、覆盖面大幅提高，真正实现节约人力，省时、高效、节能。机械主体单元采用合理的成型工艺，保证产品不渗漏:控制器采用 IC 集成模块控制控制，保证产品稳定性。
二、产品介绍
1.产品名称:智能型全自动高压水炮

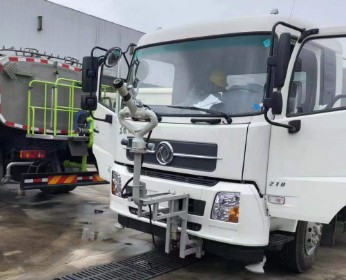

2.产品型号:WSKD50-1(前置)，WSKD50-2(后置)
3.产品构成:1、机械结构单元，2、控制器单元

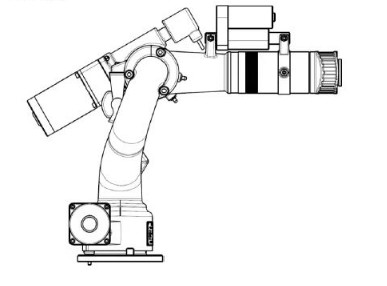

结构图:

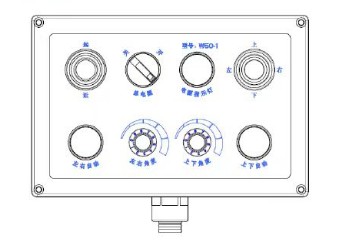

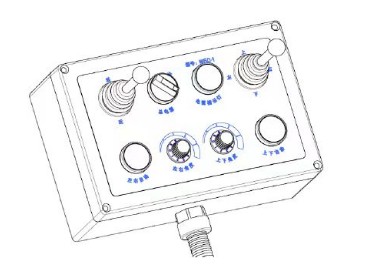

控制器图：
安装尺寸图:
4.技术参数:
1 额定电压：24V
2 电流：8.4A
3 上下角度范围：+120度/-75度
4 左右角度范围：+/-100度
5.本产品可通过炮头部分的转动调节柱状或雾状水流，柱状射程可达 35-45米，雾状喷洒均匀，非常适合地面维护、绿地花草的浇水以及地面冲洗，超高树木的浇灌等功能。喷枪主要适用介质为水，
6.工作压力:承载最大公称压力1.2MPa
7.射程:35-45M
8.雾状覆盖宽度:10米以上
9.铝合金铸件符合GB/T9438规定。
10.密封圈符合 HB5584 标准要求，采用的螺栓符合GB/T3098.1的规定，螺母符合GB/T3098.2 的规定。
11.喷咀喷出的水柱可调成雾状或柱状。
12.喷枪水平方向可左右旋转200度，垂直方向可在195度内调整。
13.主要材质:铝合金+不锈钢
1、开启电源，指示灯亮起，水炮可以开始作业;
2、水炮手动调节使用方法:'上下’拨杆是调节炮头上下移动操作杆，是水炮上下移动的控制器:“左右”拨杆是水炮左右移动的操作杆，是水炮左右转动的控制器。
A，根据喷洒目标物位置，将拨杆向'上’或者向'下’拨动拨杆来操作;
B，根据喷洒目标物宽度，向'左’或者向'右’拨动拨杆来操作。
3、水炮喷洒状态设定方法:“远近”拨杆是调整炮头出水成柱状或雾状的控制器，向'远’或者向'近’拨动，可以达到柱状或者雾状效果;
4、自动喷洒模式操作方法:
A、上下自动设定:
1、将炮头指向用'上下’拨杆拨动到喷洒目标的最上处，按下“上下”自动按钮，开始自动向下移动，就变成上下自动喷洒模式:
2、观察水流喷洒范围，旋转“上下角度”旋钮，观察水炮喷洒目标，达到目标范围，停止旋动旋钮，即设定完成，水炮即开始在设定的最上处和最下处范围内自动作业。
B、左右自动设定:
1、将炮头指向用'左右’拨杆拨动到喷洒目标的最左处，按下“左右”自动按钮，开始自动向右移动，就变成左右自动喷洒模式;
2、观察左右喷洒范围，旋转'左右’角度旋钮，观察水炮喷洒目标，达到目标范围，停止旋动旋钮，即设定完成，水炮即开始在设定的最左处和最右处范围内自动作业。
C、“上下”自动运转和“左右”自动运转，可以设置成同时自动工作，同时设定时要观察喷洒方向变化进行精准调节，设定方法不变。
1、本产品不可直接对机械单元调节任何角度，方位;
2、本产品使用前需确认产品1米范围内没有人，或者其他物体，自动运行是会对人或者其他物体造成损伤:
3、本产品不可对人直接喷射，会造成人身伤害;
五、维护
1、每月向所有黄油嘴注入黄油一次:
2、同时检查线路是否有破损，防止线路故障。
六、组成/功能：
组成之一:机械结构单元
法兰底座为不锈钢材质，经久耐用，炮体为高强度铝合金材质，美观轻巧。机电传动部分为蜗轮蜗杆传动，稳定可靠。
组成之二:控制器单元
控制器采用IC集成模块控制，可自由设定手动/自动控制模式。任意调节水平/俯仰方向，调节喷雾/喷射模式。
组成之三:安装注意

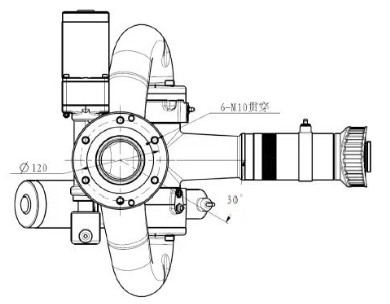

法兰座6-M10与支架炮盘连接需和下图一致，使产品安装后向左和向右的角度 范围相同。
部件标准：
铝合金铸件符合GB/T9438规定。密封圈符合HB5584标准要求，采用的螺栓符合GB/T3098.1的规定，螺母符合GB/T3098.2的规定。
控制设定：
开启电源，指示灯亮起，即可作业，手动模式下上下拨杆调整炮头俯仰，“左右”拨杆调整炮身水平左右转动，"远近”拨杆调整炮头喷洒水雾形状。
七、注意事项：
确保作业区域安全后再开启水炮，请勿对人喷射，定期向黄油嘴加注黄油。
01、环卫清洗
可快速多角度对各种物体(包括墙面/地面/沟渠/车辆/树木等)实行多方位高压冲洗。
02、绿化喷洒

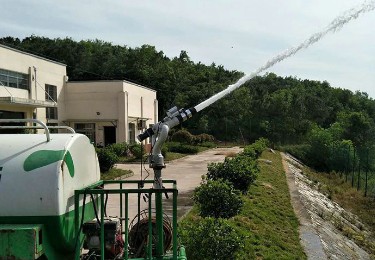

可自由变换喷洒模式，细致雾状喷洒雾态宽度可达10米，适合树丛/灌木/绿地/花草浇水。
03、场地抑尘
可用于矿山/工地/施工路面等扬尘场所的多角度降尘抑尘，使用效果好，成本低于雾炮车。
