消防车泡沫混合比例器厂家直销电话：159-7276-7978
PH环泵式比例混合器结构特点：
1、混合器是由调节手柄、指示牌、调节阀、混合室、扩散管等组成。
2、混合器指示牌上标有不同数值，其数值与产生喷射泡沫设备的混合液数值相对应。
3、混合器应安装在水泵附近，与水泵进水管和出水管连接。混合器要求水泵进口压力要小于0.03MPa,否者将影响混合器的吸取泡沫液的性能。
4、混合器在0.6～1.4MPa进口压力范围内，其吸取泡沫液量在某一档是基本不变的。而产生和喷射泡沫设备在不同的压力下其混合液量发生变化时，其混合比将产生变化。因此要适当调整和控制产生和喷射泡沫设备的压力，使其压力不能太低或太高，以使得保证泡沫液量在混合液量中所占比例。
“江特”牌泡沫消防车泡沫灭火系统具有安全可靠、经济实用、灭火效率高等特点,尤其对扑救B类火灾更具有突出的优越性,是目前国内、外油类火灾基本的扑救方式。
泡沫消防车上使用的大都是手动泡沫比例混合器，那么什么样的泡沫消防车上采用全自动泡沫比例混合器呢？一般机场消防、油库消防、现役消防等大型的泡沫消防车上都可使用全自动泡沫比例混合器。
泡沫比例混合器是泡沫灭火系统的“神经中枢”,其工作性能的好坏直接关系到泡沫灭火系统扑救火灾的成败。泡沫比例混合器有压力式空气泡沫比例混合器、环泵式泡沫比例混合器、管线式泡沫比例混合器等类型。
泡沫灭火系统具有安全可靠、经济实用、灭火效率高等特点,尤其对扑救B类火灾更具有突出的优越性,是目前国内、外油类火灾基本的扑救方式。
全自动泡沫比例混合器结构图：
1、压力式泡沫比例:
压力式泡沫比例混合器应用于ZP32泡沫/水喷淋自动灭火系统、低倍数泡沫灭火系统、水成膜泡沫喷淋灭火系统中，由进水管、出液管、混合室、扩散管等组成。比例混合器的混合室上铸有箭头，表示流向。安装时箭尾端应与水泵出水管连接，箭头端应与泡沫主管接通，进水管、出液管分别与泡沫液储罐接通。工作原理：比例混合器主要利用文丘里原理,压力水通过比例混合器时,在其内部与泡沫液贮罐之间产生负压力差,使贮罐内泡沫液通过与比例混合器连接的泡沫液管进入比例混合器,在连接管内有控制泡沫液流量的孔板,就形成稳定混合比例的泡沫——水混合液。
2、管线负压泡沫比例:
管线负压式泡沫比例混合器主要应用在泡沫消火栓箱、移动式泡沫推车等设备的比例混合上。工作原理：压力水从进口进入比例混合器后，大部分水经喷咀高速喷入扩散管，在喷咀与扩散管间形成负压区，泡沫液由吸液口被吸入负压区，与压力水同时进入扩散管，从出口流出；还有一小部分压力水则通过调节阀与扩散管流出的混合液相混合后从出口流出。旋动控制阀的手柄（混合器侧面）调节混合液的混合比。结构特点：1 混合器为负压管线式混合器，当供水压力达到压力值时，混合器将泡沫液吸入供水管线中。2 混合器进口由KY65型管牙接口与供水管线相连接，出口由KY65型管牙与混合液输出管线相连接。3 混合器上装有控制吸入泡沫液量调节阀，调节阀上的指示牌标有吸泡沫液比例数值。
3、环泵式泡沫比例:
负压环泵式比例混合器应用于负压式泡沫灭火系统中。环泵式比例混合器由调节手柄、指示牌、调节阀、混合室、扩散管等组成。环泵式比例混合器的混合室上铸有箭头，表示流向。指示牌上标识不同混合流量,分别为16L/s、24L/s、32L/s、48L/s、64L/s。调节手柄根据指示牌相应调节泡沫混合液流量。安装时箭尾端应与水泵出水管连接，箭头端应与水泵进水管接通，吸液口与泡沫液储罐接通。结构特点：
1、混合器是由调节手柄、指示牌、调节阀、混合室、扩散管等构成的环泵式混合器。
2、混合器指示牌上标有不同数值，其数值与产生和喷射泡沫设备的混合液量值相对应。
3、混合器适合配用6%的泡沫液。
4、混合器应安装在水泵附近，与水泵的出水管和进水管连接。混合器要求泵进口压力要小于0.03MPa，否则将影响混合器的吸取泡沫液性能。
5、混合器在0.6~1.4MPa进口压力范围内，其吸取泡沫液量在某一档是基本不变的。而产生和喷射泡沫设备在不同压力下其混合液量发生变化时，其混合比将产生变化。因此要适当调整和控制产生和喷射泡沫设备的压力，使其压力不能太低或太高，以使得保证泡沫液量在混合液量中所占的比例为3-6%。

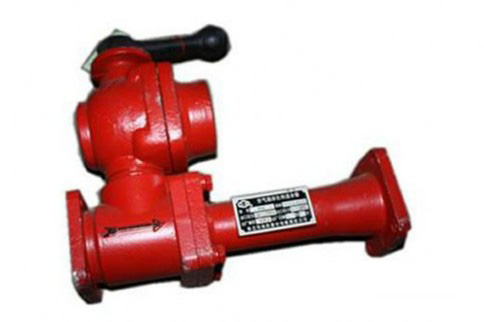

装在泡沫消防车上的全自动泡沫比例混合器图：

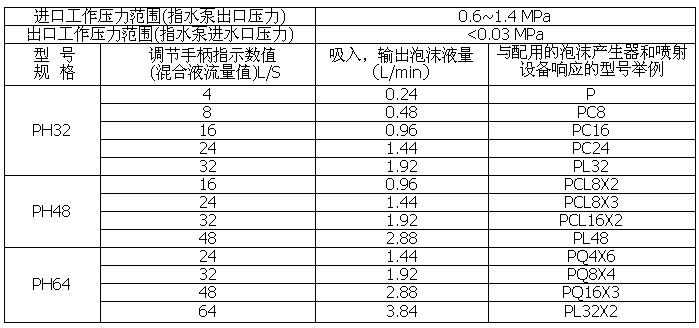

泡沫混合比例器技术参数：
