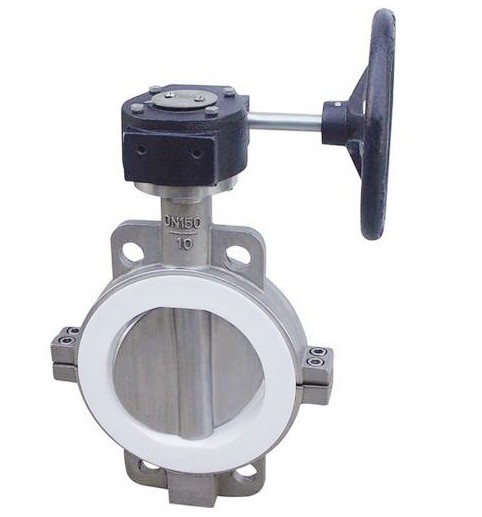

蜗轮对夹衬氟蝶阀_蜗轮对夹不锈钢蝶阀-洒水车配件

蜗轮对夹衬氟蝶阀_蜗轮对夹不锈钢蝶阀-洒水车配件

蜗轮对夹衬氟蝶阀厂家直销电话：159-7276-7978

蜗轮对夹衬氟蝶阀性能参数介绍：
设计与制造：GB12238
结构长度：GB12221
法兰连接尺寸：GB4216、JB78、JB79
用途：
 蜗轮对夹半衬氟蝶阀D371F专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。

适用温度：≤100℃、≤120℃、≤150℃(按照衬里材料)

材料：
上 阀 体：铸铁、碳钢、不锈钢
下 阀 体：铸铁、碳钢、不锈钢
蝶    板：不锈钢、碳钢完全包覆氟塑料
蝶 板 轴：不锈钢
阀    座：PTFE、PCTFE、FEP、PFA
弹性条（垫）：Si
O  型 圈：Viton
手    柄：铸铁、铸铝合金
压力等级：0.6 1.0 1.6
测试：
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
部件列表：

1.阀体   2.蝶圈   3.蝶板   4.四氟圈    5.碟形弹性垫圈    6.手柄定位板    7.手柄

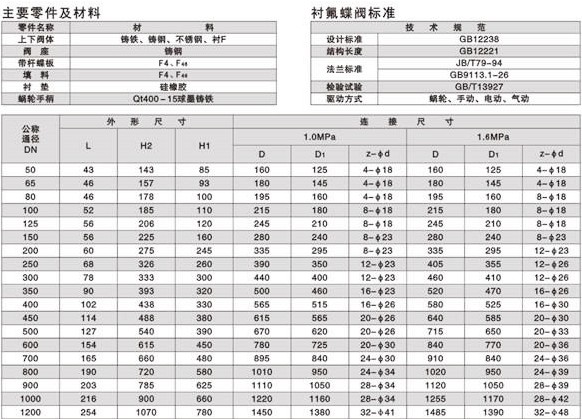

蜗轮对夹衬氟蝶阀连接尺寸：

产品简介：
D371F46对夹式衬氟蝶阀适用在0℃～120℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂， FEP衬氟蝶阀适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
工作原理：
D371F46对夹式衬氟蝶阀阀体、阀座与阀板内衬聚四氟乙烯一体化，阀门工作时，只有阀体内衬与蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的的弹性四氟衬垫，完全达到介质的零泄漏。
产品特点：
1、可作快速切断或调节流量之用。
2、适用于要求可靠密封和良好调节特性的场合。
3、产品结构紧凑、外形美观，工艺合理、性能可靠。
4、该阀门操作轻便，严密的密封性能，超长的使用寿命。
5、阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制。
6、保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离管道即可完成。
7、蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能。
