程力重工洒水车操作方法和保养方法及常见故障分析

程力重工洒水车操作方法和保养方法及常见故障分析

程力重工洒水车厂家直销电话：159-7276-7978

一、程力重工洒水车产品性能及优势：
（1）洒水车用途：
我公司生产的洒水车采用国内外优质二类底盘改装而成。他适合用于各种路面洒水，喷雾、降温、除尘、冲洗尘埃赃物，也可以用于园林绿化及应急消防运输饮水等。该洒水车主要有汽车底盘、罐体、水泵、球阀和洒水管道、洒水装置等部件组成，水泵、取力器、球阀均为国家定型产品，性能良好，工作可靠，洒水时压力高、流量大、油耗低，洒水时打开音乐喇叭开关，美好的音乐伴随你愉快的工作。

（2）程力重工洒水车优势：

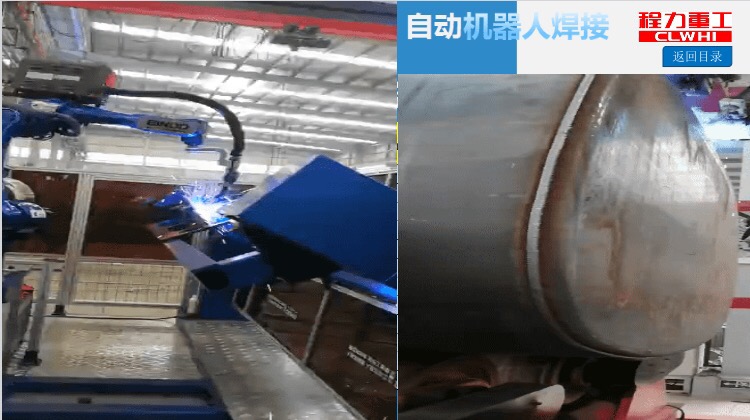

1、机器人自动焊

机器人自动焊，一是比较美观，二是不会产生气泡，不会有罐体漏水想象。
2、先做油漆再装配罐体
采用流水线装配工艺装配的零部件都是先喷漆后装配的，从而使整车喷漆达到360度无死角，涂装质量更好。

3、流水线装配工艺

全车采用流水线装配，能够实现广品的统一标准化生产，而且成熟的定型产品的各零部件可以提前制作备货，从而减短订单车的生产月期。

4、整车装配式设计

整车各部件采用装配式设计，方便各部件拆卸维修保养，例如，侧防护采用螺栓装配，当侧防护损环变形时方便拆卸更换，同时方便车辆底部悬挂的泵及主管路的维修更换。

5、铸铝件主管道

主管道由定型的标准铸铝件装配而成，与传统的焊接式主管道相比，铸铝件管道能够实现管道的轻量化，以及各铸铝件均为标准件，方便拆卸维修替换。

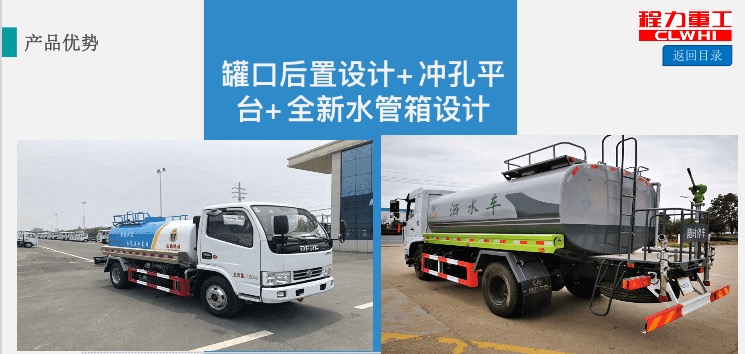

6、罐口后置设计+冲孔平台+全新水管设计

罐体罐口由传统的中置设计改为为后置，此设计能够实现水车满载爬坡工况下自动溢流的功能，同时罐口两侧增加上走台，相比传统的围栏式设计，能够有效的降低工作人员在罐体上长距高走动滑倒的危险性。
后操作平台为螺栓装配式冲孔平台，与传统的焊接式花纹平台相比,，可拆卸、方便维修保养，同时能够实现整车的轻量化。
由1.2mm厚的冷轧板采用国内先进成型设备制作的方水管箱，相对传统的PVC圆水管箱，使用寿命更长，不易风化损坏。

罐体右侧，主管道操作系统上方，粘贴有详细的操作者指示牌，方便用户更好的操作和正确使用车辆的各项功能。

7、人性化的操作指示：

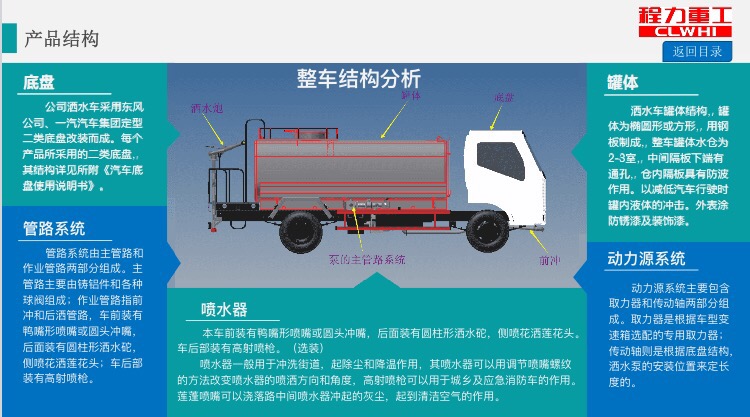

二、程力重工洒水车产品结构：

1、底盘：
公司洒水车采用东风公司、一汽汽车集团定型二类底盘改装而成，每个产品所采用的二类底盘，其结构详见所附《汽车底盘使用说明书》。
2、管路系统：
管路系统由主管路和作业管路两部分组成，主管路主要有铸铝件和各种球阀组成，作业管路指前冲和后洒管路。车前装有鸭嘴形喷嘴或圆头冲嘴，后面装有圆柱形洒水砣，侧喷花洒莲花头，车后装部有高射喷枪。
3、罐体：
洒水车罐体结构，罐体为椭圆形或方形，用钢板制成，整车罐体水仓分2-3室，中间隔板下端有通孔，仓内板具有防波作用，以低汽车行驶时罐内液体的冲击，外表涂防锈漆及装饰油漆。
4、动力源系统：
动力源系统主要包括取力器和传动轴两部分组成，取力器是根据车型变速箱选配的专用取力器，传动轴则是根据底盘结构，洒水泵的安装位置来定长度的。
5、取力器：
本车前装有鸭嘴形喷嘴或圆头冲嘴，后面装有圆柱形洒水砣，侧喷花洒莲花头，车后部装有高射喷枪。（选装）
喷水器一般用于冲洗街道、起到除尘和降温作用，其喷水器可以调节喷嘴螺丝的方法改变喷水器的喷水方向和角度，高射喷枪可以用于城乡以及应急消防车的作用，莲蓬喷嘴可以浇落公路中间喷水器冲起的灰尘，起到清洁空气的作用。

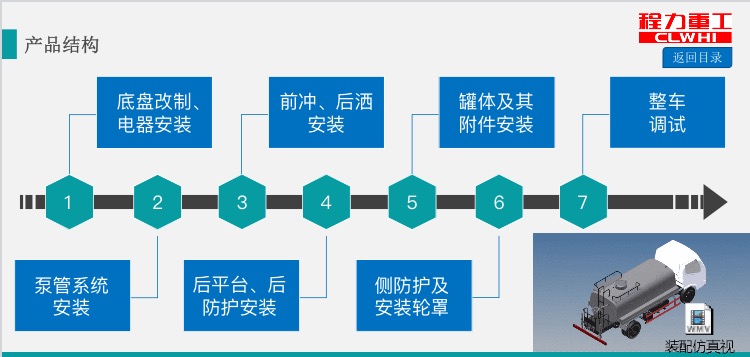

6、程力洒水车装配工艺图：

三、程力洒水车使用与养护：

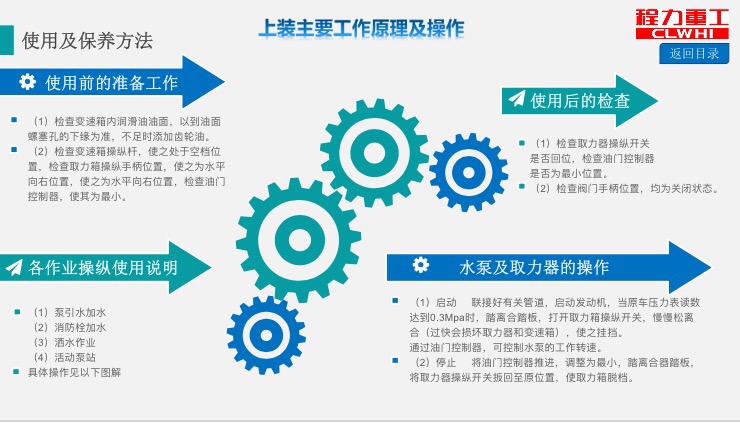

1、上装主要原理及操作：

1）使用前的准备工作：
检查变速箱内润滑油油面，以到油面螺塞孔的下缘为准，不足时添加齿轮油。
检查变速箱操纵杆，使之处于空档位位置，检查取力器操纵手柄位置，使之为水平向右位置，检查油门控制器，使其为最小。
2)使用后的检查:
检查取力器操纵开关是否回位，检查油门控制器是否最小位置。
检查阀门手柄位置，均为关闭状态。
3）各种作业操纵使用说明：
泵引水加水、消防栓加水、洒水作业、活动泵站，具体操作见以下图解。
4）水泵及取力器的操作：
启动：连接好有关管道，启动发动机，当原车压力表读数达到0.3千帕时，踏下离合器踏板，打开取力器操纵开关，慢慢松离合，过快会损坏取力器和变速箱，使之挂档。
通过油门控制器，可控制水泵的工作转速。
停止：将油门控制器推进，调整为最小、踏离合器踏板，将取力器操纵开关扳回原位置，使取力器脱档。

2、洒水车管路布置简图：

3、洒水车管路系统概述：

洒水车管路系统的基本功能：泵引水加水、消防栓加水、洒水作业、活动泵站等。通过切换三通球阀、直通球阀、消防球阀可轻易实现管路系统的基本功能。管路系统的基本操作及注意事项见下图：

4、泵引水加水操作方法：

在三通球阀处接一胶管，调节三通球阀凹坑转向直通球阀的一侧，打开直通球阀，关闭消防球阀，关闭前冲、后洒及高位花洒球阀，然后踏下离合器，打开取力器开关，慢慢松开离合器，注意千万不可过快，否则会将损坏取力器和变速箱，使水泵开始工作，即可向罐内引水加水。
工作水路示意图：水经过三通球阀、过滤网、泵、直通球阀，进入水罐。

5、消防栓加水操作方法：

在消防球阀处接消防水带，调节三通球阀凹坑转向直通球阀一侧，打开直通球阀，打开消防球阀，关闭前冲、后洒及高位花洒球阀，然后打开消防用水开关，即可向罐内加水，此过程水泵不工作工作。
工作水路示意图：水经过消防球阀、直通球阀、进入水罐。
6、程力重工洒水车保养方法：
根据涂料的使用要求，新产品使用前，应将罐内注满水浸泡5天后放干净，再用水冲洗涂层表面，然后再用水冲洗涂层表面，然后再注满水静观两天后，将水放掉即可盛装饮用水了。
经常检查取力与水泵的连接情况，应连接可靠，运转正常，使用中若发现取力器和水泵漏油，应更换密封件。
经常检查水路系统的联接件，开关和吸水胶管等部件部位的密封情况，如发现渗漏应即刻恢复或更换密封件。
经常检查水罐、泵架、支架的固定情况，所有的螺母应旋紧，保证联接件紧固可靠。
整车水路系统无防冻装置，因此严寒地区，气温摄氏度以下使用后，应立即将水泵、水罐及水路系統中的积水全部放净，注意水泵放水螺塞放水后应关闭严密,确保密封,否则将影响水泵吸水。
球阀通过的介质不宜过脏，以免伤害密封环，降低环阀使用寿命，各阀不宜长期处于半开状态下工作，否则易使密封环变形。
汽车底盘和发动机部分的使用与保养详见载货汽车使用说明书。
罐体上的油漆不得粘上汽油和煤油，因为这样会使油漆加速损坏，按期检查罐进体上的油漆质量，当油漆损坏时，就及时补油漆，以防罐体产生锈蚀。由于罐体与汽车大梁之间垫有木胶垫，水罐载重后各U型螺栓由于木胶的变形会发生松动，因此在车重载后，必须定期拧紧U形螺栓，尤具是新车使用时必须做到这点。
进泵滤网应经常拆洗，以防渣子堵塞滤网，影响流量。

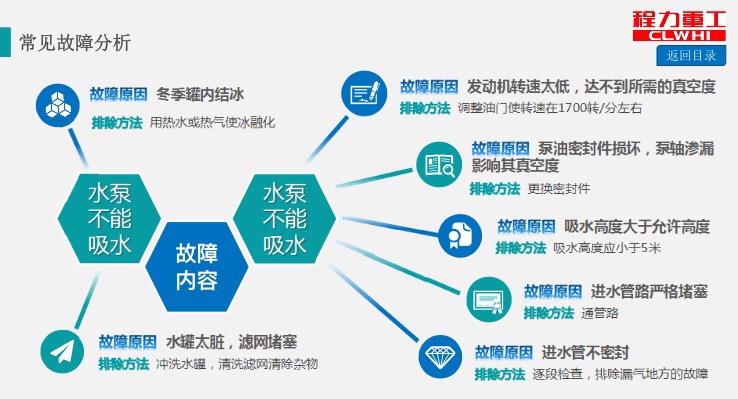

四、程力重工洒水车常见故障分析：
1、故障原因：冬季罐内结冰。
排除方法：用热水和热气使冰融化。
2、故障原因：发动机转速太低，达不到所需的真空度。
排除方法：调整油门使转速在1700转每分钟左右。
3、故障原因：泵密封件损坏，泵轴渗漏影响其真空度。
排除方法：更换密封件。
4、故障原因：吸水高度大于允许高度。
排除方法：吸水高度应小于五米。
5、故障原因：进水管路严重堵塞。
排除方法：通管路。
6、故障原因：进水管不封闭。
排除方法：逐端检测，排除漏气地方的故障。
7、故障原因：水罐太脏，滤网堵塞。
排除方法:冲洗水罐，清洗滤网清除杂物。
