客户在新购入洒水车后，兴奋之余一定不要忘记详细地阅读《洒水车使用说明书》，正确地操作和保养洒水车既能充分地发挥车辆性能，还能延长它的使用寿命。以下是湖北楚胜洒水车厂家为您详细介绍的：洒水车操作流程与水路示意图。
1、洒水车使用前的准备工作
（1）检查变速箱内润滑油油面，以到油面螺塞孔的下缘为准，不足时添加齿轮油。
（2）检查变速箱操纵杆，使之处于空档位置，检查取力箱操纵手柄位置，使之为水平向右位置，检查油门控制器，使其为最小。
2、洒水泵及取力器的操作
（1）联接好有关管道，启动发动机，当洒水车压力表读数达到0.3Mpa时，踏离合踏板，打开取力箱操纵开关，慢慢松开离合（过快会损坏取力器和变速箱），使之挂挡。通过油门控制器，可控制水泵的工作转速。
（2）停止推进油门控制器，调整为最小，踏离合器踏板，将取力器操纵开关扳回至原位置，使取力箱脱档。
3、洒水车使用后的检查
（1）检查取力器操纵开关是否回位，检查油门控制器是否为最小位置。
（2）检查阀门手柄位置，均为关闭状态。
4、洒水车操作流程
（1）取水
A、将洒水车开到预订位置，使水罐口对准自来水管口打开罐口盖、自来水即可加水。
B、当在野外自采水的情况下，可通过水泵给罐内供水，其操作程序是：在三通球阀G处接一胶管，调节三通球阀G到如图位置（注意：三通球阀凹坑所对方向关闭），关闭不锈钢球阀A、B、C、D、E、F和消防栓I，打开铝合金球阀H，踏下离合，打开取力器开关，慢慢松开离合（千万不可过快，否则将会损坏取力器或变速箱），使水泵开始工作，即可向罐内加水，停止工作后开关回位。

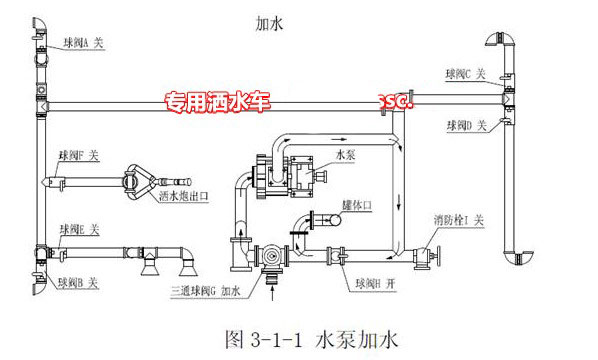

水泵取水——工作水路示意：水经过三通球阀G、过滤网、泵、铝合金球阀H、水罐。（其中A、B、C、D、E、F、H关闭）。

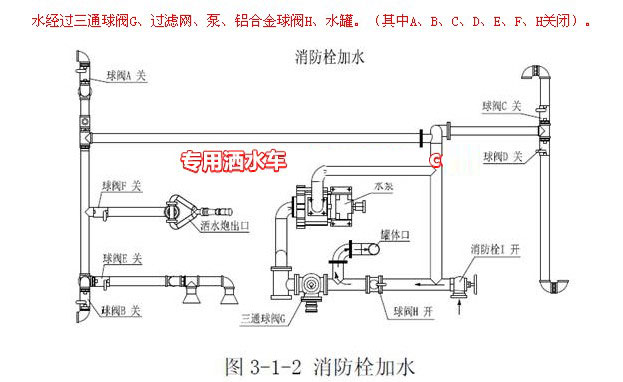

消防栓取水——工作水路示意：

水经过消防栓开关I、铝合金球阀H、水罐。（其中A、B、C、D、E、F、G、H关闭）。

（2）洒水、浇灌花木
在洒水和浇灌花木时，其操作程序是：调节三通球阀G到如图位置（注意：三通球阀凹坑所对方向关闭），关闭铝合金球阀H和消防栓I，打开不锈钢球阀A、B、C、D、E，打开铝合金球阀H，踏下离合，打开取力器开关，慢慢松开离合（千万不可过快，否则将会损坏取力器或变速箱），使水泵开始工作，即可向实现洒水和浇灌花木的功能，停止工作后开关回位。

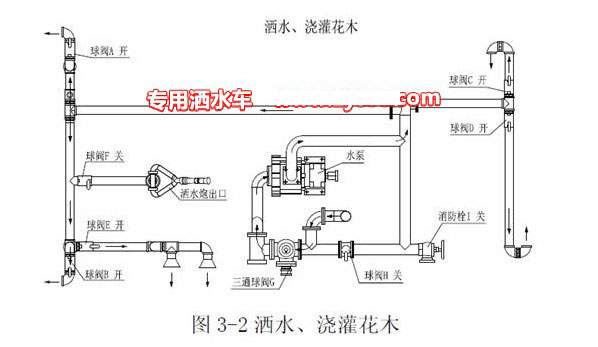

洒水浇灌——工作水路示意：
水经过罐体出口、三通球阀G、过滤网、泵、前冲后洒和花撒。（其中H、I关闭）。
（3）应急消防
在应急消防时，其操作程序是：调节三通球阀G到如图位置（注意：三通球阀凹坑所对方向关闭），关闭不锈钢球阀A、B、C、D、E和铝合金球阀H，打开消防栓I和不锈钢球阀F，踏下离合，打开取力器开关，慢慢松开离合（千万不可过快，否则将会损坏取力器或变速箱），使水泵开始工作，即可通过洒水炮和消防栓出口应急消防，停止工作后开关回位。

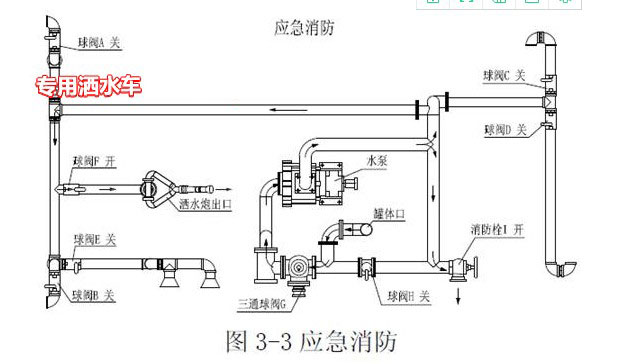

应急消防——工作水路示意：
水经过水罐出口、三通球阀G、过滤网、泵、消防栓和洒水炮。（其中A、B、C、D、E、H关闭）。
4）活动泵站
做活动泵站时，其操作程序是：在三通球阀G处接一胶管，调节三通球阀G到如图位置（注意：三通球阀凹坑所对方向关闭），关闭不锈钢球阀A、B、C、D、E、F和铝合金球阀H，打开消防栓I，接出口管。踏下离合，打开取力器开关，慢慢松开离合（千万不可过快，否则将会损坏取力器或变速箱），使水泵开始工作，即可实现活动泵站的功能，停止工作后开关回位。

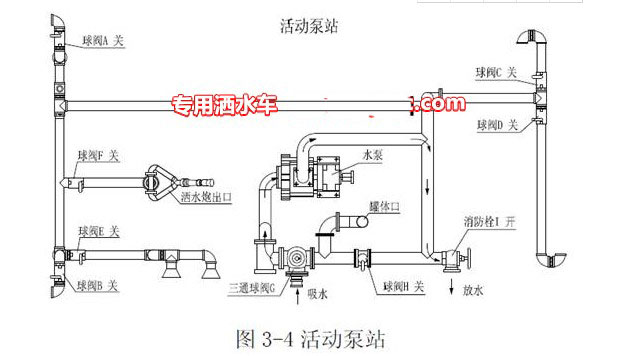

洒水车充当活动泵站——工作水路示意：
水经过三通球阀G、过滤网、泵、消防栓I。（其中A、B、C、D、E、F、H关闭）。
只要明白了洒水车的工作原理和操作流程、及工作水路，在洒水车出现故障时就会知道问题所在，才能更好地“对症下药”，在使用时也会更加得心应手！
