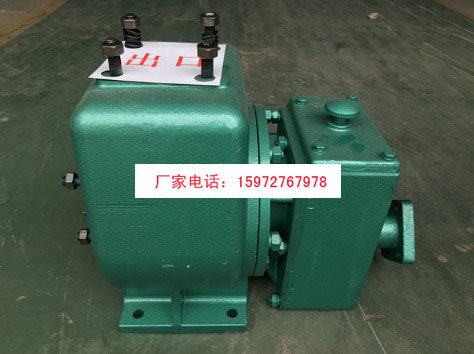

亿丰65QZ40/50自吸式离心泵

亿丰自吸式离心泵厂家直销电话：159-7276-7978

一、概述：

80QZ60/90、65QZ50/110型洒水车泵，是本公司最新研制成功的新产品。符合汽车行业标准QC/T29114—93中对泵规定的要求。具有结构合理、自吸性能强、运转平稳可靠、安装维修方便等特点，本产品也可用于输送汽、柴、煤油等石油产品。

二、主要性能指标（20℃常温清水）

泵型号说明
1、65——泵进口直径65mm；
2、Q——汽车自备泵代号
3、Z——泵具有自吸能力
4、40——泵额定流量为60m3/h
5、50——泵额定扬程为90m

6、N（S）——表示左旋（右旋），面对输入轴。

 三、结构特点
1、泵为带有增速箱的自吸离 心泵，主要由泵体、叶轮、机械密封、轴、增速箱等部件组成。
2、泵工作时需要的动力直接由汽车发动机通过取力器提供。作地面泵站也可用电机或柴油机驱动。
3、当水源含有泥沙、杂物时，吸入管进口应置于网罩内，网罩通孔总面积应大于300cm2,而网孔直径应小于6mm.
4、泵的轴封采用机械密封，因此泵运行可靠、寿命长。
四、工作原理
该类型泵采用外混式轴向回液的泵体结构，泵体由吸入室、储液室、回流孔和气液室组成。泵起动后，叶轮将吸入室内所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力作用下，混合液体通过压出室进入气液分离室，由于气体的比重轻，气体从液体中分离出来，并从出口管中排出，而液体在气液分离室中下沉，经回流孔回到叶轮外缘，进行又一次的气液混合——分离过程，依次循环，直到吸入管内气体排净而充满液体，完成自吸过成；当水流出叶轮后，叶轮中心部分出现真空，吸水池中的水在大气压力作用下经吸水管进入叶轮，由于叶轮不断地旋转，水也不断排出和吸入，形成连续不断的泵水作用。
为保证泵的良好的自吸性能，必须满足：
1、泵工作时，泵内的液体存量必须高于泵轴，进口管安装必须高于泵中心线150mm以上。
2、进口管路系统不得漏气。
3、泵出口应先安装一段不短于180mm直管后，再接弯管。
（一）安装要求
1、泵在汽车上安装时，首先把泵两侧的撑脚卸下，泵轴心线与联轴器对准后，将齿轮箱上的四个底脚螺栓拧紧，然后装上两侧的撑脚并拧紧螺栓。
2、泵进出口管路安装时，必须坚固在车身上，泵不能承受进、出口管路的重量和附加力，泵进口管路中应加装过滤网，网孔应小于Φ6mm，以免较大石块和长纤维吸入。
3泵及管路系统安装完毕，应经压力为泵工作压力1.2倍的压力试验，历时3分钟，以证明各处无泄露（进口有真空表时应关闭该路或卸下真空表）。
4、试运转时，泵内应加注满液体，以防止机械密封干摩擦造成损坏。
5、泵送油料时，必须加接地线，将静电导入地下。
（二）使用要求
1、启动前，首先检查齿轮箱内油是否足够。注意：新泵使用一星期后，应放净齿轮油更换新齿轮油。
2、检查泵内是否存有足够的液体；检查放水阀门是否已关闭。
3、打开出口管路阀门少量，开足进口管阀门。
4、泵的吸入管口应浸在液面30cm下，以防空气吸入，吸入管口的滤网也不能太密，更不得堵塞。
5、泵启动后即开始自吸过程，所以必须适当提速使泵达到或略高于额定转速，因为较长时间的低速运行会延长图自吸时间，甚至完不成自吸任务。当出口压力表显赫压力时，即表明泵已开始正常工作。
6、在正常自吸高度内，当泵启动后2分钟还未吸上请立即停止运转水泵，如果泵不漏水则是泵进口管漏气或堵塞，请检查确认，采取相应措施后再运转水泵。

7、泵结束工作时，先逐渐关闭出口管路阀门，再停止原动机。

六、维护保养
1.该泵增速箱体中的轴承和齿轮是用注入齿轮油的方法进行润滑的，用户在使用时，应先看油尺，是否在标准的油位范围。如不符，则应加入或放出齿轮油。
2.泵工作前，检查泵内储液是否已充满，如不足需向泵内加满储液，不准缺液进行，以免损坏机械密封，并打开吸入管路和输出管路的阀。
3.严格检查吸入管路的安装，绝不允许吸入管路中有漏气现象存在，否则无法自吸。
4.注意检查旋转方向是否正确。
5.注意压力表与真空表的读数，泵启动后，压力表与真空表的读数经一段时间的波动而指示稳定后，说明泵中已经上液，泵即进入正常的输液。
6.泵工作时如发生强烈震动和噪音，有可能是汽蚀现象发生所至，产生汽蚀的原因主要是因流量过大或吸程太高。流量过大可调节输出管路控制阀，升高压力表读数，吸程太高即应设法尽量降低吸入高度。
7.泵结束工作时，先渐关闭输出管路控制阀，然后停止原动机。
8.低温季节，泵不工作时应将泵内储液由放水阀门放出，以防冻裂箱体。
9.泵送汽油易燃易爆介质时，应做好泵及管路的防止静电接地工作，确保安全。
10.泵如长期停止使用，则应拆开清洗零件，并在各加工面上涂一层防锈油，然后组装以便妥善保管。
11.机械密封在不泄漏的情况下，不必拆开检查，拆装机械密封应轻拿轻放，注意清洁，保护好动、静环表面，严禁碰撞。机械密封漏液的主要原因多为动、静环镜面拉毛所致。修复方法可对密封端面进行研磨，使镜面恢复。另外，若像胶密封圈安装不当或老化也可使机械密封漏液。此时则应重新仔细安装、调整或更换新的橡胶密封圈。
12、泵拆装顺序
（1）旋下放油螺丝，打开放水阀门，放尽洒水车水泵内剩液和齿轮箱内润滑油。拆除管道和机座螺栓 ，将泵取下。
（2）拆去进口法兰。
（3）拧去叶轮螺母，拆下第一级叶轮（右旋泵，为左螺母）。若难拆下叶轮，则待下一步拆第二级叶 轮时一同拆下。
（4）拆去齿轮箱与洒水车水泵体的联接螺母。用M12螺栓在顶开螺孔中旋入M12螺栓，二个螺栓要均 匀地慢慢地把泵体和齿轮箱顶开，此时第一级叶轮能自动脱出（注意：第一级叶轮的螺母一定要旋掉，右 旋泵为左旋螺母，左旋泵为右旋螺母），然后是第二级叶轮，机械密封随齿轮箱一起与泵体分离。
（5）拆去中间套管，拉出第二级叶轮，并拆下机械密封和密封座，注意保护好机械密封的动、静环镜 面，不得有擦伤。

（6）拆去齿轮箱盖及输入轴承盖后，从洒水车水泵体侧将输入轴从箱体中打出，主动齿轮从箱体上方取出。装配顺序与以上拆卸顺序相反，凡有三角密封圈处需使四周间隙一致，叶轮不擦泵箱体。

七、可能的故障及排除方法：

八、易损零件清单：

九、订货须知：
1、用户根据使用条件造型，订货必须注明性能参数，泵体液体名称、温度等条件。
2、用户需要提供配套件时，应注明名称、规格、独立计价。
3、本厂产品实行“三包”，严格履行合同义务，遵守“用户至上，信誉第一”原则。
在用户选用产品恰当和遵守安装、使用规则的条件下，保质期为一年，在保质期内，确因产品制造质量而发生损坏和不能下常工作时，免费为用户修理或更换。易损零件的正常磨损不在此范围。
4、如本厂已有产品不能满足用户的特殊要求，我厂可以根据要求，专门设计，生产您所需要的产品。
5、本厂拥有根据市场对产品的部分参数进行适当调整的权利，恕不另行通知，欢迎垂询。
十、特别提醒
1.泵工作前必须将泵内灌满引水，否则机械密封损坏造成漏水；
2.气温低于零度时，工作完成后，必须放干泵内水，否则因结冰胀破泵箱体；
3.当水源含有泥砂、长纤维杂物、取水时应严防吸入泵内损坏机械密封及叶轮；
4.在正常自吸高度内，泵启动后2分钟，还未出水，请立即停机检查！
5.因上述原因造成损失由用户负责。
