洒水车专用水泵

80QZBF-60/90N自吸式洒水泵_65QZBF-40/50N自吸式洒水泵_65QZBF-50/110N自吸式洒水泵

洒水车专用水泵全国总代理电话：159-7276-7978

一、产品描述：

65QZ－40/45，80QZ－40/32S(N)型洒水车泵， 是在多年研制自吸式离心泵经验的基础上研制成功的产品。 泵性能符合机械部标准《洒水车技术条件》QC/T29114-93中对泵规定的要求。该泵特别适用于 3t 以下改装车使用。本产品具有结构简单，运行平稳，效率高，使用可靠等优点。本公司生产的水泵，是洒水车专用水泵，为提高洒水车的专用性能开发的新产品，符合汽车行业标准QC/T29114-93中对泵规定的要求。具有结构合理、自吸性能强、运转平稳可靠、安装维修方便等特点。

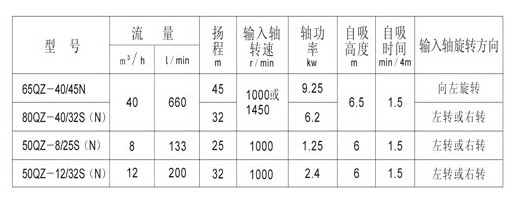

二、主要技术性能指标：

三、结构特点：

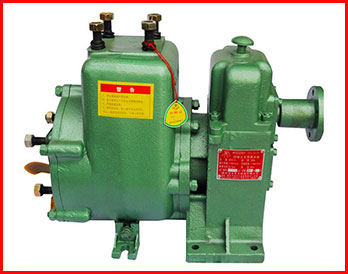

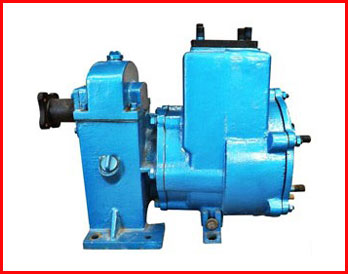

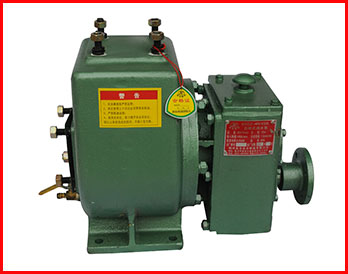

1、型号：CLW80QZF-60/90N、 CLW65QZF-40/45N 泵为带有增速箱的自吸式离心泵，主要由泵体、叶轮、机械密封、轴、增速箱等部体组成。

2、泵工作时需要的动力直接由汽车发动机通过取力器提供。作地面泵站也可用电机或柴油机驱动。

3、当水源含有泥沙、杂物时，吸入管进口应置于网罩内，网罩通孔面积应大于300cm2，而网孔直径应小于6mm。

4、泵的轴封采用机械密封，因此泵运行可靠、寿命长。

四、工作原理：

该类型泵采用外混式轴向回液的泵体结构，泵体由吸入室、储液室、回流孔和气液室组成。泵起动后，叶轮将吸入室内所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力作用下，混合液体通过压出室进入气液分离室，由于气体的比重轻，气体从液体中分离出来，并从出口管中排出，而液体在气液分离室中下沉，经回流孔回到叶轮外缘，进行又一次的气液混合——分离过程，依次循环，直到吸入管内气体排净而充满液体，完成自吸过成；当水流出叶轮后，叶轮中心部分出现真空，吸水池中的水在大气压力作用下经吸水管进入叶轮，由于叶轮不断地旋转，水也不断排出和吸入，形成连续不断的泵水作用。泵开始正常输液为保证泵的良好的自吸性能，必须满足：
1、泵工作时，泵内的液体存量必须高于泵轴，进口管安装必须高于泵中心线150mm以上。
2、进口管路系统不得漏气。
3、泵出口应先安装一段不短于180mm直管后，再接弯管。

五、注意事项：

1、泵工作前必须将泵内灌满引水，否则机械密封损坏造成漏水。工作时进口管不得漏气，吸水口必须浸没于水中，防止空气吸入。

2、气温低于零度时，工作完成后，必须放干泵内的水，否则因结冰胀破泵箱体。

3、当水源含有泥沙、杂物取水时应严防吸入损环机械密封。

4、在正常自吸高度内，泵启动后2分钟，还未出水，请立即停机检查。

六、订货须知:

1、用户根据使用条件选型，订货必须注明性能参数，泵送液体名称、输入轴旋转方向、温度等条件。
2、用户需要提供配套时，应注明名称、规格、独立计价。
3、本厂产品实行“三包”，严格履行合同义务，遵守“用户至上，信誉第一”原则。
在用户选用产品恰当和遵守安装，使用规则的条件下，从发货之日起一年内，确因产品制造质量而发生损坏和不能正常工作时，免费为用户修理或更换。易损零件的正常磨损不在此限。
4、如本厂已有产品不能满足用户的特殊要求，我厂可以根据要求，专门设计、生产您需要的产品。
5、本厂拥有根据市场对产品的部分参数进行适当调整的权利，恕不另行通知，欢迎垂询。

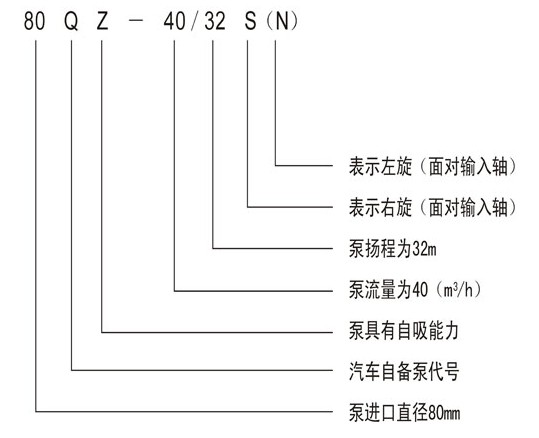

自吸式洒水车泵，型号及参数65QZ-40/45N、80QZF-60/90N(s)、65QZB-50/110N(s), N是左旋式，S是右旋式。有的型号是QZF，有的型号是QZB，主要就是转速的区别，QZB型号的一般转速是1480转，QZF型号一般转速是1180转。流量40-60立方/小时，扬程45-110米，现货包邮. 有需要或疑问，可电话联系！
一、洒水泵性能特点
1、该系列泵为带有增速箱的自吸离心泵，主要由泵体、叶轮、机械密封、轴、增速箱等部件组成。2、泵工作时需要的动力直接由汽车发动机通过取力器提供。
3、泵的吸入管路不必安装底阀。具有结构紧凑，操作维护方便，效率高等优点。吸入管进口应置于网罩内，网罩通孔总面积应大于 300 cm2 ，网孔直径应小于6mm。
4、泵的轴封采用机械密封，因此泵运行可靠、寿命长。
二、常用车载洒水泵的有哪几个型号？
常用车载洒水泵有65QZ40/50、80QZ60/90、65QZ50/110这三种型号，它们分别参数和价格如下：
一、65QZ40/50

65QZ40/50小型洒水车水泵,适用于2-6吨左右小型洒水车,以及对扬程要求不高的洒水车。
二、80QZ60/90
80QZ60/90 大流量洒水车水泵,适用于大流量需求用户，流量最高达每小时60立方米，广泛运用于各类大型洒水车上。
三、65QZ50/110
65QZ50/110N(S) 高扬程洒水车水泵，适用于对扬程要求高的洒水车用户，最高扬程可达110米，实际扬程受功率及管道，风阻等环境影响。
三、水泵工作原理
洒水车洒水泵工作前，泵内的液体存量必须高于泵轴，因此泵进口处必须接一个向上弯的弯管再接一个水平管和快速接头，快速接头中心线必须高于泵轴中心线300毫米；进口管路系统必须保证不漏气；吸水管的吸入头必须浸没于水下，以免空气吸入水管；出口管道与泵出口连接时必须保证直管长度≥200毫米后再接弯管。
洒水车洒水泵采用外混式自吸结构，泵内应存有适量的液体。泵启动后，叶轮旋转，叶轮进口处形成负压，吸入管路中的气体与泵内液体混合，通过压出室进入气液分离室。由于气液的比重差，气体从液体中分离出来，从出口管中排出，液体在气液分离室中下沉，经多次循环，直到吸入管内的气体排净而充满液体，完成自吸过程，泵开始正常输液。
四、结构特点
1、该系列泵为带有增速箱的自吸离心泵，主要由泵体、叶轮、机械密封、轴、增速箱等部件组成。
2、泵工作时需要的动力直接由汽车发动机通过取力器提供。
3、泵的吸入管路不必安装底阀。具有结构紧凑，操作维护方便，效率高等优点。吸入管进口应置于网罩内，网罩通孔总面积应大于 300 cm2 ，网孔直径应小于6mm。
4、泵的轴封采用机械密封，因此泵运行可靠、寿命长。
五、维护保养：
1.该泵增速箱体中的轴承和齿轮是用注入齿轮油的方法进行润滑的，用户在使用时，应先看油尺，是否在标准的油位范围。如不符，则应加入或放出齿轮油。
2.泵工作前，检查泵内储液是否已充满，如不足需向泵内加满储液，不准缺液进行，以免损坏机械密封，并打开吸入管路和输出管路的阀。
3.严格检查吸入管路的安装，绝不允许吸入管路中有漏气现象存在，否则无法自吸。
4.注意检查旋转方向是否正确。
5.注意压力表与真空表的读数，泵启动后，压力表与真空表的读数经一段时间的波动而指示稳定后，说明泵中已经上液，泵即进入正常的输液。
6.泵工作时如发生强烈震动和噪音，有可能是汽蚀现象发生所至，产生汽蚀的原因主要是因流量过大或吸程太高。流量过大可调节输出管路控制阀，升高压力表读数，吸程太高即应设法尽量降低吸入高度。
7.泵结束工作时，先渐关闭输出管路控制阀，然后停止原动机。
8.低温季节，泵不工作时应将泵内储液由放水阀门放出，以防冻裂箱体。
9.泵送汽油易燃易爆介质时，应做好泵及管路的防止静电接地工作，确保安全。
10.泵如长期停止使用，则应拆开清洗零件，并在各加工面上涂一层防锈油，然后组装以便妥善保管。
11.机械密封在不泄漏的情况下，不必拆开检查，拆装机械密封应轻拿轻放，注意清洁，保护好动、静环表面，严禁碰撞。机械密封漏液的主要原因多为动、静环镜面拉毛所致。修复方法可对密封端面进行研磨，使镜面恢复。另外，若像胶密封圈安装不当或老化也可使机械密封漏液。此时则应重新仔细安装、调整或更换新的橡胶密封圈。
12.泵拆装顺序
（1) 旋下放油螺丝，打开放水阀门，放尽泵内剩液和齿轮箱内润滑油。拆除管道和机座螺栓，将泵取下。
（2） 拆去进口法兰。
（3）拧去叶轮螺母，拆下级叶轮（右旋泵，为左旋螺母）。若难拆下叶轮，则待下一步拆第二级叶轮时一同拆下。
（4）拆去齿轮箱与泵体的联接螺母。用M12螺栓在顶开螺孔中旋入M12螺栓，二个螺栓要均匀地慢慢地把泵体和齿轮箱顶开，此时级叶轮能自动脱出（注意：级叶轮的螺母一定要旋掉，右旋泵为左旋螺母，左旋泵为右旋螺母），然后是第二级叶轮，机械密封随齿轮箱一起与泵体分离。
（5）拆去中间套管，拉出第二级叶轮，并拆下机械密封和密封座，注意保护机械密封的动、静环境面，不得有擦伤。
（6）拆去齿轮箱盖及输入轴承盖后，从泵体侧将输入轴从箱体中打出，主动齿轮从箱体上方取出。
装配顺序与以上拆卸顺序相反，凡有三角密封圈处需使四周间隙一致，叶轮不擦泵箱体。
