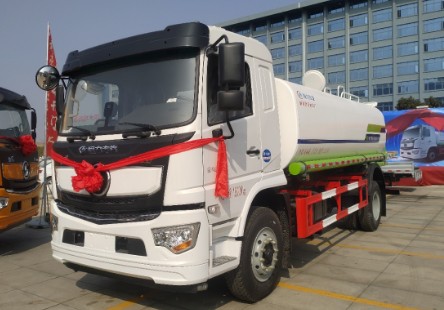

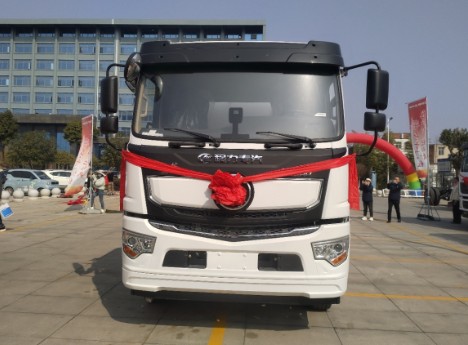

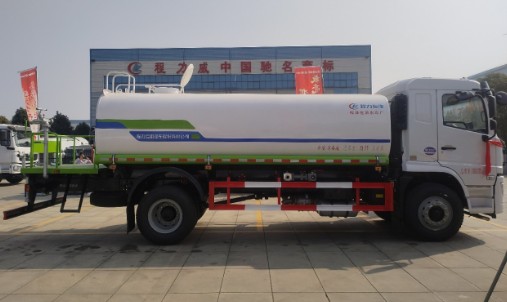

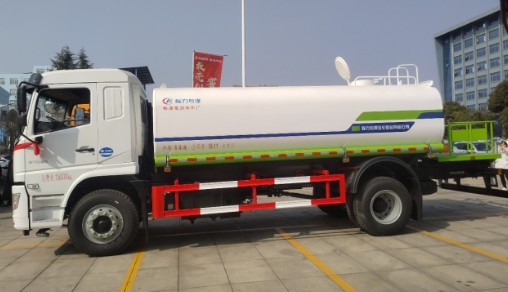

【车型名称】绿化喷洒车
【底盘型号】SX1189LA1F1C
【整车型号】CLW5181GPSSDP
【轴距】4000
【发动机】潍柴240马力
【变速箱】法士特8档
【总质量】18000kg
【底盘配置】:
L5000驾驶室，3.6吨前桥，8.7吨单级后桥5.125，10.00R20钢丝胎，原厂空调，气囊座椅，中控钥匙，电动门窗。
【上装配置】:
14.7立方米，罐体4mm厚，封头4mm，前冲，后洒，侧喷，后尾部高炮可调节柱状雨状，60-90洒水泵，泵进泵出，带一个60消防接头，控制前对冲与左右后洒，两根罐体等长的吸水管、两道防浪板、后加大工作平台
陕汽德龙L5000单桥洒水车整车技术参数表：
程力威牌CLW5181GPSSDP型绿化喷洒车
|
【整车技术参数】 |
|||
|
产品商标 |
程力威牌 |
公告批次 |
387（扩展） |
|
产品名称 |
绿化喷洒车 |
产品型号 |
CLW5181GPSSDP |
|
总质量(Kg) |
18000 |
罐体容积(m3) |
11.77 |
|
额定载质量(Kg) |
10655,10720 |
外形尺寸(mm) |
8200,8700,7810,8310×2500×3200 |
|
整备质量(Kg) |
7150 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
3,2 |
鞍座最大载质量(Kg) |
|
|
接近角/离去角(°) |
21/14,21/13 |
前悬/后悬(mm) |
1340/2160,1340/2360,1450/2360 |
|
轴荷(Kg) |
6500/11500 |
最高车速(Km/h) |
89 |
|
备注 |
1、该车主要用于园林绿化,主要专用装置为喷洒总成。罐体总容量11.77立方米,罐体有效容积11.21立方米。介质为丙酮水溶液,密度950千克/立方米。罐体外形尺寸(长×宽×高)(mm): 4600×2350×1580。仅采用轴距(mm):4000,4500,4700。当不装电子水炮时,整车外形长与前伸/轴距/前悬/后悬(mm)对应关系为:8200/0/4500/1340/2360,8200/0/4700/1340/2160,7810/0/4000/1450/2360;当安装电子水炮时,整车外形长与前伸/轴距/前悬/后悬(mm)对应关系为:8700/500/4500/1340/2360,8700/500/4700/1340/2160,8310/500/4000/1450/2360。2、侧面防护材料:Q235B碳钢。连接方式:左右侧面采用螺栓加焊接连接。后防护装置材料:Q235B碳钢。连接方式:采用螺栓连接。后部防护断面尺寸(mm):160×60,后部防护离地高度(mm):460。3、ABS系统生产厂家及型号分别为:西安正昌电子股份有限公司(型号:ZQFB-V)。4、选装描述:随底盘选装驾驶室。选装后部上装样式。选装进出口位置。选装气动装置,选装顶部样式。选装方管样式。选装底盘左右布局样式。选装前置鸭子嘴样式;爬梯扶手样式;箭头灯,腰冲;水泡样式;弧形轮罩;选装进出水口管道样式;扩展雾炮样式。选装侧面防护连接件样式。 |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
SX1189LA1F1C |
底盘名称 |
底盘 |
|
商标名称 |
陕汽牌 |
生产企业 |
陕西汽车集团股份有限公司 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距 (mm) |
4500,3800,4200,4700,5100,5300,4000,5600,3900,5800 |
||
|
轮胎规格 |
10.00R20 18PR,11R22.5 18PR,295/80R22.5 18PR |
||
|
钢板弹簧片数 |
10/9+6,3/4+3,3/-,7/7+3,7/7+6 |
前轮距(mm) |
1935,1960 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1860 |
|
排放依据标准 |
GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
B6.2NS6B230 B6.2NS6B210 YCS06270-60 YCS06245-60 WP6H270E61 WP6H245E61 YCK05240-60 YCK05210-60 YCK05190-60 WP4.6NQ220E61 B6.2NS6B260 B6.2NS6B245 YCS04200-68 WP4.6NQ220E61A WP7H270E68 WP4.6NQ220E62 YCS04200-61A YCS04220-61A D4.5NS6B240 WP4.6NQ240E62 YCS04200-66 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 潍柴动力股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 潍柴动力股份有限公司 广西玉柴机器股份有限公司 |
6200 6200 6234 6234 6220 6220 5132 5132 5132 4580 6200 6200 4156 4580 6800 4580 4295 4295 4500 4580 4295 |
169 154 199 180 199 180 176 157 140 162 191 180 147 162 199 162 147 162 176 177 147 |
