底盘型号：BJ1181Y6AKS-03
15方福田欧曼行星洒水车底盘配置：
轴距4500mm，玉柴200马力，可选（玉柴245马力6缸），法士特8档变速箱，10.00R20钢丝胎，10吨后桥，双层大梁，电动门窗，中控锁，空调，多功能方向盘，气囊减震座椅，定速巡航，ABS 。
15方福田欧曼行星洒水车上装配置：
罐体容积,15方左右，罐体采用武钢优质板材制作，专用功能为前冲后洒带侧喷，罐体后部带工作平台，平台上安装绿化洒水高炮，配备专用60/90洒水泵，泵可以自吸自排，带自流阀，带消防接头，带过滤装置。
罐体：罐体一般采用 4mm 碳钢板制作，具有较好的强度和耐腐蚀性，罐内带隔板，可以防止罐内液体在行驶过程中晃动过大。罐体的容积根据不同的需求有多种选择，常见的有 12 方、15 方等。

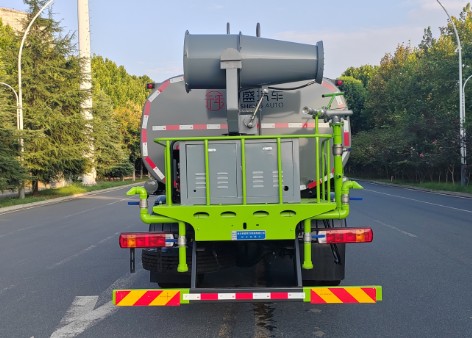

喷洒装置：整车配备一个专用洒水泵，确保洒水作业的顺利进行。配备 2 个前冲、2 个后洒、2 个侧喷，能够对路面进行全方位的喷洒清洗，提高洒水的覆盖面积和效果。带 1 个后工作平台，平台上安装 1 个绿化洒水高炮，高炮可 360° 旋转，炮有大雨、中雨、毛毛雨、雾状等多种喷洒模式可调节，射程较远，能够满足不同场景下的洒水需求。
其他部件：车辆还带有 1 个消防接头，方便在紧急情况下与消防设备连接；带 1 个自流阀和 1 个过滤装置，自流阀可以方便地排放罐内的液体，过滤装置则可以过滤掉水中的杂质，保护洒水泵和喷洒装置；人性化爬梯及侧防护栏，方便操作人员上下车和进行维护作业，同时提高了车辆的安全性。
15方福田欧曼行星洒水车产品优势卖点：
①欧曼重卡标志性4幅式镀铬金刚前脸，硬汉气质，霸气外漏
②可选玉柴200、6缸机/玉柴245马力，动力强劲
③法士特8档变速箱带同步器，换挡平顺，操作丝滑
④原厂取力器开关享三包服务
⑤可根据用户需求，上装方量标准13方-15方可选
⑥标配10.00钢丝胎！250mm直通双层大梁、10/10+8加强加厚板簧，11吨级后桥，承载无敌！
⑦奔驰技术量身打造洒水车专用底盘，搭配上装，完美结合，作业高效，节能可靠！
15方福田欧曼行星洒水车车辆整车技术参数表：
元年牌XSH5181GPSBJ6型绿化喷洒车
|
【整车技术参数】 |
|||
|
产品商标 |
元年牌 |
公告批次 |
387 |
|
产品名称 |
绿化喷洒车 |
产品型号 |
XSH5181GPSBJ6 |
|
总质量(Kg) |
18000 |
罐体容积(m3) |
11.66 |
|
额定载质量(Kg) |
10620,10555 |
外形尺寸(mm) |
8695,9115,9245,9025,9445,9575× 2500,2550×3200,3300
|
|
整备质量(Kg) |
7250 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
2,3 |
鞍座最大载质量(Kg) |
|
|
接近角/离去角(°) |
18/9,18/8 |
前悬/后悬(mm) |
1270/2925,1270/3055 |
|
轴荷(Kg) |
6500/11500 |
最高车速(Km/h) |
89 |
|
备注 |
该车专用装置:罐体,喷洒装置.主要用于喷洒作业及园林绿化,罐体总容量11.66立方米,有效容积为11.11立方米;罐体外形尺寸为(长×长轴×短轴)(mm):5000×2340×1480.仅采用4500mm,4700mm轴距,仅采用钢板弹簧悬架底盘改装,整车外形尺寸长/轴距/后悬/前伸(mm)对应关系为:8695/4500/2925/0,9025/4700/3055/0,9115/4500/2925/420,9445/4700/3055/420, 9245/4500/2925/550,9575/4700/3055/550;侧后防护材料均为Q235B,侧后防护连接方式均为螺栓连接,后下部防护断面尺寸(宽×高mm):50×120,后下部防护离地高度(mm):470.ABS型号/生产企业:CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司,ABS/ASR-24V-4S/4M/东科克诺尔商用车制动系统(十堰)有限公司,ABS-E/采埃孚商用车系统(青岛)有限公司.选装不安装前置水炮样式,选装前置水泡样式.安装限速装置,限速装置限速(km/h):89.选装直接供电式ETC车载装置.仅选用10.00R20 18PR轮胎。 |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
BJ1181Y6AKS-03 |
底盘名称 |
载货汽车底盘 |
|
商标名称 |
欧曼牌 |
生产企业 |
北京福田戴姆勒汽车有限公司 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距 (mm) |
4500,5150,3950,4700 |
||
|
轮胎规格 |
11R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR |
||
|
钢板弹簧片数 |
10/10+8 |
前轮距(mm) |
2008 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1860 |
|
排放依据标准 |
GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
YCS06245-60A YCS04200-68 |
广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 |
6234 4156 |
180 147 |
