一.产品概术
消防设备的取放，工作展开和收回工作过程中，在如何减少消防人员体能的消耗，在如何提高消防人员安全性方面，在如何减少消防人员展开作业时间方面，是我们公司永恒的追求。自动翻转梯架,国内首次采用气缸,具有体积小、重量轻、成本底、可靠性高、便于物流等优点。
二. 选型指南：
6 米梯架:可以选用 6 米手动梯架和 6 米气动梯架（常规款）：
15 米架:可以选用 15 米气动梯架（常规款）、15 米气动梯架（落地款）、15 米气动梯架（侧翻款）
二.技术参数
1. 15 米气动梯架(落地款)产品型号：QDTJ-15M-HF-LD;
2.梯架安装好尺寸尺寸≤6300x590x480mm（包装箱尺寸≤4000x600x500）;
3.梯架展开翻转角度58度至62度,从车顶翻下2.7至3米可调;（梯架伸岀行程≤6.3米）;
4.梯架有应急手动开关、 有带弹簧线电动按扭开关、有移动式无线遥控开关、
三种开关来控制气路,增强可靠性，提高操作便利性；
5. 梯架主体采用铝合金 6061 材质，底座采用钢板 Q235A 材质,先镀锌后喷塑工艺制作而成，整体重量≤260 公斤;
6.梯架用的气缸、及电磁阀采用国内知名品牌:亚德客;
7.配有移动小车，一人轻松拖走梯架，脚踏式锁紧开关，能快至 3 秒至 5 秒左右脱开与主梯的连接;
8.人无需上车顶，设备展开时间20秒至25秒放至地面;
9.梯架(落地款)设备限载≤100公斤。
三．具体实施方式及附图：
梯子缩回状态1

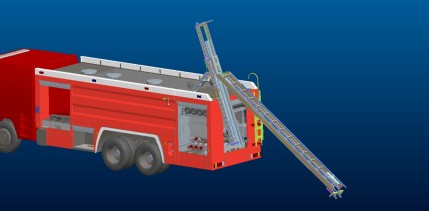

展开状态1（旋转30度时）

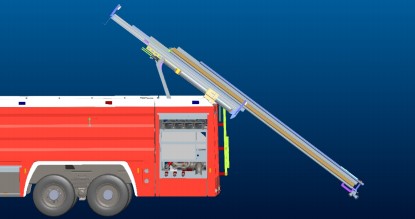

展开状态2（旋转50度时）

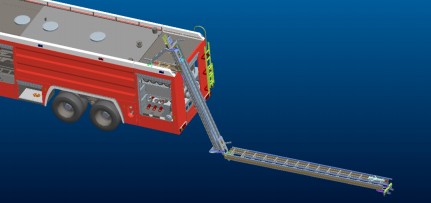

展开状态3（放平至地面）
展开状态4（锁扣触碰地面自动脱开）

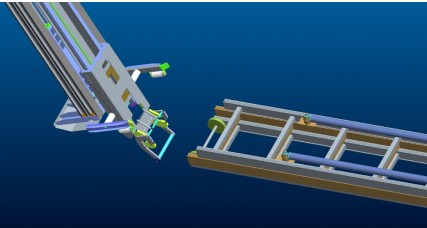

展开状态5（移动小车脱开状态)
15 米自动梯架底座安装尺寸
15 米自动梯架接气原理图

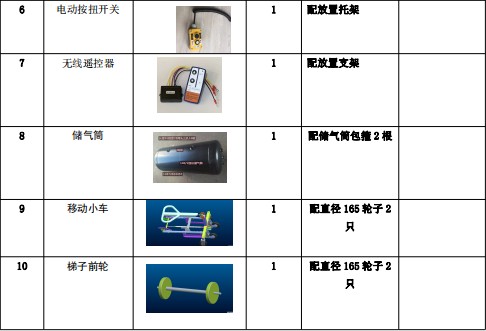

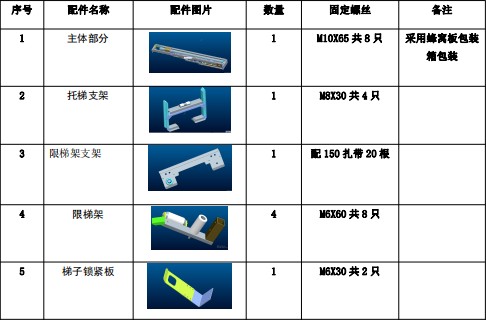

15 米气动梯架（落地款）装箱清单
