杭州威龙不锈钢化工水泵_杭州威龙油罐车齿轮油泵

  • 作者:程力洒水车  发布时间:2024/4/2 10:24:25  新闻浏览热度:
  •

    杭州威龙油罐车齿轮油泵
    一、型号及含义
    50QZCL(CP)-15/5-LN(S)为例
    50代表进出口直径
    QZ代表汽车自备
    CL(CP)代表齿轮泵
    15代表全开流量(m3/h)
    5代表内置安全阀作用压力、无此项表示不带内置安全阀
    L代表进出口朝上
    N代表逆时针旋转(从输入轴端看)

    (S)代表顺时针旋转(从输入轴端看)

    杭州威龙不锈钢化工水泵

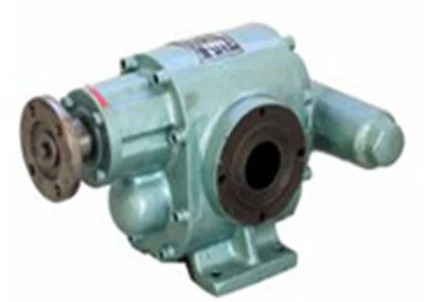

    杭州威龙油罐车齿轮油泵

    二、性能指标

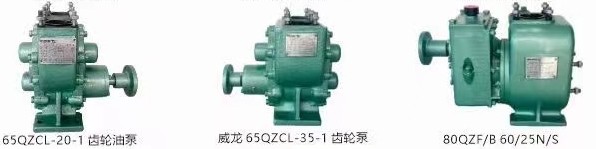

    杭州威龙不锈钢化工水泵有BX-80QZ-40/42N-4、BX-80QZF/B-60/90N/S-4、BX-65QZF/B-50/110N/S-4等型号。

    杭州威龙齿轮油泵有50QZCP-8/5、50QZCP-8/5-I、50QZCP-8、50QZCP-8-I、50QZCP-15/5-I、50QZCP-15/5-I、50QZCP-15-I、50QZCP-15、65QZCL-20-I、65QZCL-30-I、65QZCL-35-I、65QZCL-40-I、80QZCL-60-I等型号。

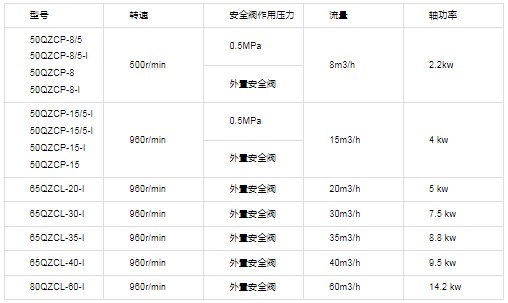

    杭州威龙油罐车齿轮油泵技术性能参数表

    三、结构特点

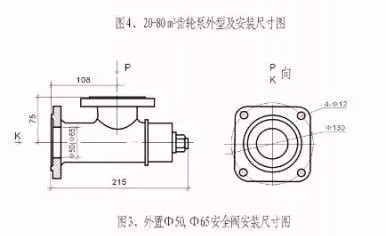

    QZCP、QZCL系列齿轮泵,主要由泵体、齿轮、泵盖、轴承、机械密封及安全阀等部件组成。安装尺寸见图1、图2、图4.该泵拆卸、修理方便。QZCP、QZCL系列泵安全阀也可采用外置管路安全阀,见图3,使输送介质系统更稳定可靠。

    杭州威龙油罐车齿轮油泵结构图

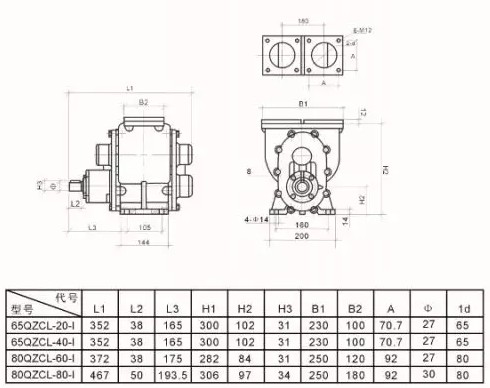

    杭州威龙油罐车齿轮油泵安装尺寸图

    四、工作原理

    QZCP、QZCL系列齿轮泵是一种容积泵,介质从吸入侧(进口端)流入,其方向与齿轮旋转方向相反,使两个相互啮合的齿轮齿槽充满了介质,由于齿轮四周有泵体,泵盖封闭,啮合齿轮转动时,介质就被带往排出侧(出口端),并通过泵的出口强行排出,完成输送介质的过程。QZCP、QZCL系列齿轮泵进口管路系统不得漏气。

    杭州威龙油罐车齿轮油泵

    五、装配与拆卸
    QZCP、QZCL系列齿轮泵的装配与拆卸简便,结构可靠是此系列泵的特点。
    1、旋下泵盖螺栓即可将主动齿轮、输入轴、机械密封、轴承与泵盖1-A的组件及从动齿轮组件从泵体分离出来。
    2、旋下轴承端盖上螺栓、取力端盖后,旋出输入轴上锁紧轴承的圆螺母取下止退垫圈,将主动齿轮和输入轴组合与泵盖分离。
    3、主动齿轮和输入轴组合与泵盖1-A之间装有机械密封,机械密封的静环装配在泵盖1-A上,带有弹簧的动环装配在主动齿轮和输入轴组合上,在组合与泵盖分离时,输入轴不能晃动,要平稳取出,切勿碰到静环。静环、动环材料硬度虽高耐磨,但很脆极易碰碎。
    安装时以相反顺序进行,并请注意泵体端盖与齿轮保持适当间隙。
    六、订货须知
    1.用户根据使用条件先型,订货必须注明参数,泵送液体名称、温度等条件。
    2.用户需提供配套时,应注明名称、规格、独立计价。
    3.本厂产品实行“三包”,严格履行合同义务,遵守“用户至上、信誉”原则。在用户选用产品恰当和遵守安装、使用规则的条件下,从发货之日起一年内,确因产品制造质量而发生损坏和不能正常工作时,免费为用户修理或更换。易损零件的正常磨损不在此规定。
    4.如本厂已有产品不能满足用户的特殊要求,我厂可以根据要求,专门设计、生产您所需要的产品。
    5.本厂对QZCP、QZCL系列齿轮泵的参数会随着市场需要适当调整,恕不通知,欢迎垂询。
