HWP-Z12/65TQ型取力器

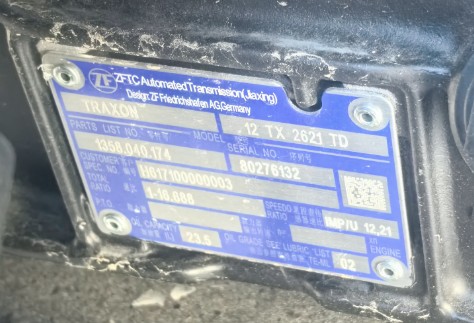

采埃孚12TX2621TD变速箱

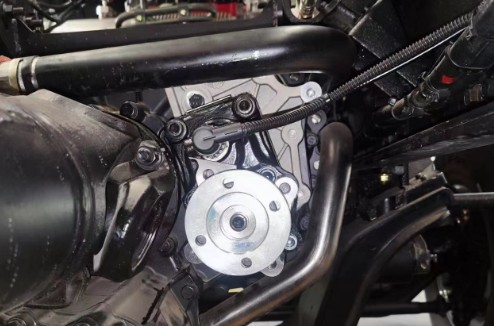

HWP-Z12/65TQ型取力器安装效果图

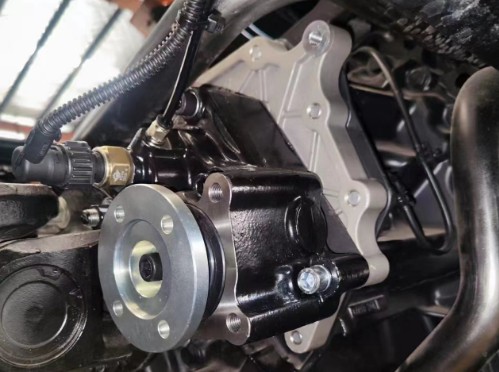

HWP-Z12/65TQ型取力器安装效果图
此文章只是帮助安装采埃孚变速箱取力器的客户了解安装方法，文章来源于网络，如果有侵权和错误，请联系网站站长删除。
各经销商:
最近陆续接到服务站反馈自动变速箱故障，经核查发现客户不正确加装取力器造成变速箱内部件损坏，为杜绝此类问题再次发生，对于采埃孚变速箱加装取力要求如下:
1、市场加装取力器必须采用采埃孚认证的取力器产品或者采埃孚原厂取力器。
2、手动挡、自动挡必须按取力器加装接线图要求正确连接。
3、如果安装非采埃孚授权取力器，采埃孚一律不予保修。
4、各经销商必须告知客户选择采埃孚认证的取力器和安装方法，否则变速箱损坏造成的损失由经销商和客户自行承担。
一、取力器安装：
2、清洁接合面，安装钢垫（否则会导致漏油）。
3、将带取力器过渡板分总成装入。
一、取力器安装
M12螺栓，79Nm
M10螺栓，46Nm
注意：检查衬套是否漏装。
2、使用M12定位销，装入纸垫，安装取力器，拧紧取力器螺栓，50Nm。
注意：检查取力器O型圈是否漏装，取力器螺栓涂抹乐泰242螺纹胶。

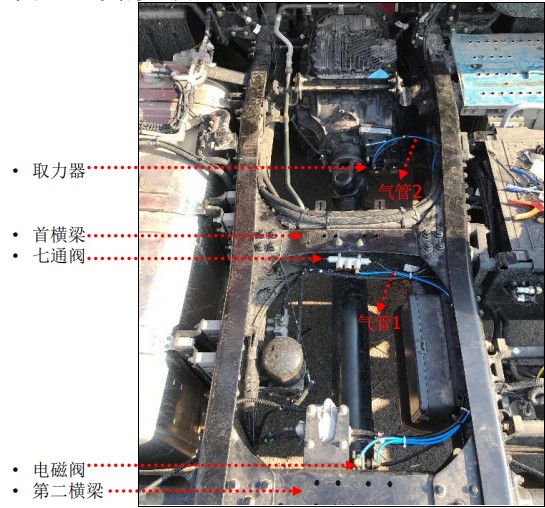

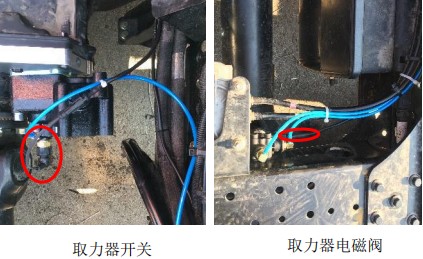

二、取力器气路安装：
2、安装气管1，一端从安装在首横梁上的7通阀取气，另一端连接电磁阀1口。
3、安装气管2，一端连接在取力器进气口，另一端连接电磁阀2口。
注意：
气管1两端都是弯通接头。
气管2两端都是直通接头。气管沿大梁整车线束用轧带固定。
三、取力器电路安装—接线示意图：

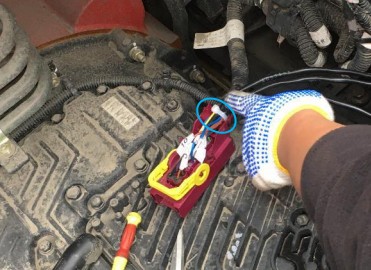

三、取力器电路安装—变速箱主线束：
2、使用轧带固定好线束
3、使用电工胶带缠好线束，防止进水

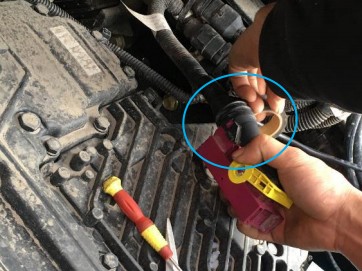

注意：安装针脚前，先打开接头针脚保险片，针脚装入后锁紧保险片。

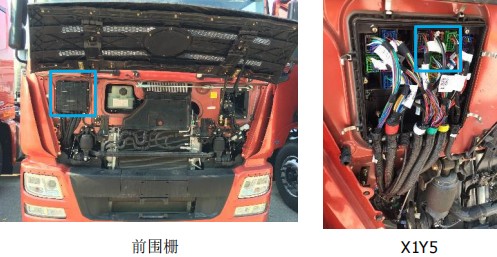

三、取力器电路安装—变速箱主线束到取力器开关、电磁阀、前围栅X1Y5
2、沿着车架线束用轧带固定到驾驶楼前端，将接头插入X1Y5。

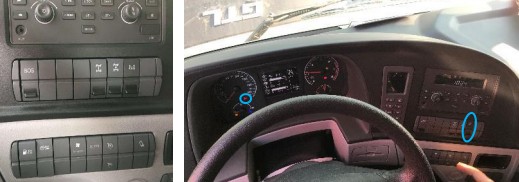

三、取力器电路安装—前围栅X1Y5到取力器翘板开关

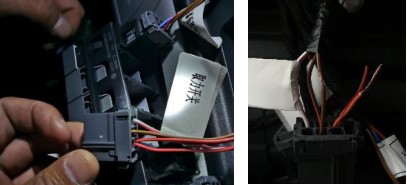

1、取力开关接插件在仪表翘板开关后面，整车线束已预留好。
2、取力开关接插件1号针脚为正电，将此线距离接插件10cm处剪断，带电端用电胶布仔细保护好，另一端与开关5号脚并接。
3、开关3号针脚与前盖后X1Y5接插件9号脚连接，此线整车已布置好，不用接！
4、启动发动机，打开取力器请求开关，确认仪表取力器指示灯是否点亮。
自动挡取力器使用方法：
1、启动发动机，变速箱处于空档，按下取力器开关，取力器激活。
2、如果需要行车取力，取力器激活后，变速箱默认3挡起步，可以干预选择1、5档起步。
