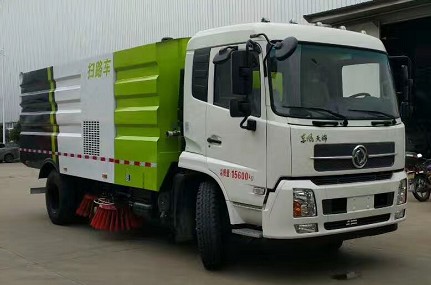

东风天锦洗扫车配置单
东风天锦洗扫车厂家直销电话：159-7276-7978
您好！
非常感谢您对我公司专用汽车的厚爱与支持！关于您所咨询的洗扫车事宜，介绍如下：
我公司生产的洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。
洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙壁、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。
技术内容：
1、整车性能与结构参数表：
2、主要部件型式与参数：
1、整车性能与结构参数表
作业性能
洗扫作业：
最大洗扫宽度（含路缘清洗宽度）m：4．0
路面洗扫宽度（不含路缘清洗宽度）m：3．5
洗扫速度Km/h：3∽10
清洗水额定压力MPa：10
清洗水额定流量L/min：106
清扫作业：
清扫宽度m：3.5
清扫速度Km/h：3∽15
保洁速度Km/h：3∽20
最大清扫能力M2/h：70000
卸料角°：≥48
低压冲洗宽度m：24
清水箱总容积L：9000
垃圾箱总容积L：7000
2、主要部件型式与参数：
项目：天锦系列
副发动机标准配置：型号、生产企业：B170 33(国三机)东风康明斯发动机有限公司，功率：118kw/2500r/min
离合器：厦门南超离合器，气动驱动，电气自动控制
风机：型式，中联配套高压离心风机，额定转速：2600r/min，传动型式：窄V带传动。
液压系统：型式：开式，电液控制集中操纵。主要元件：合肥长源齿轮泵、镇江大力摆线马达、汇博液压缸、广州天河油管、北部精机电磁阀组、西门子PLC等。溢流压力：15MPa
，液压油容量：60L。
电气系统：控制方式：PLC控制+手动控制、语言报警、机电液互锁等。底盘车系统电压：24V，工作装置系统电压：24V，蓄电池型号：12V-140A.H(2只串联)。
高压清洗系统：高压水泵型式：柱塞泵，品牌：品孚，型号：PF36，额定压力：16MPa，系统使用压力：10MPa，额定流量：122L/min，额定转速：800r/min。
水阀及控制：水阀型式：高压不锈钢球阀，10MPa，品牌：亚德克电磁阀，控制方式：气缸驱动，电气控制。
喷水杆喷嘴型式：高压洗涤型。
低压冲洗系统：低压水泵型号：50/110，品牌：杭州威龙，流量：50m3/h，扬程：110m，冲洗宽度：24m。
扫盘降尘系统：电动水泵，洒水喷嘴。与高压清洗系统共水滤、水箱等。
清扫系统：型式：在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。品牌/材质：华友/尼龙，扫刷直径：φ900mm，扫盘速度：高速档（正常作业档）：100r/min；中速档：80r/min；低速档：60r/min，扫盘倾角调整：前倾：4°-6°；外倾2°-4°。
吸嘴：型式：双吸口宽吸嘴，内置带高压喷嘴的长排喷杆，吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。吸管直径：2Xφ180mm，工作时刚性部分离地间隙：5-10mm。
左右喷杆：喷杆摆动：气缸驱动，电气自动控制，摆动角78°，喷杆离地高度：随吸嘴借吸嘴轮与路面随动，离地高度280mm，喷头总数量：8只，每侧4只。
